首頁 > 資源中心 > FAQ 1、 文檔目標
解決PK51中三種內存模式所對應的不同場景選擇。
2、 問題場景

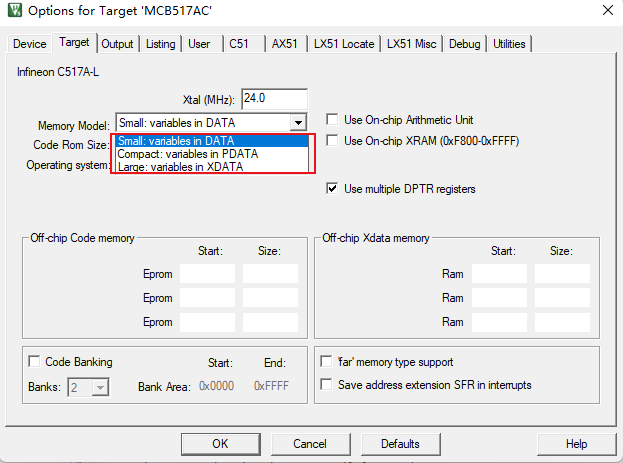

在PK51中有三種內存模型可以進行選擇，但是這三種內存模型的具體作用以及應用場景大部分工程師都不太清楚。
圖2-1
3、軟硬件環境
1）、軟件版本：Keil PK51 9.60
2）、電腦環境：Windows 11
3）、外設硬件：無
4、解決方法
1）、在PK51中一共有三個內存模型：
（1）、“Small : variables in DATA”：在這個模型中，默認情況下，所有變量都駐留在8051系統的內部數據內存中，就像顯式地使用數據內存類型說明符聲明了它們一樣。在這種內存模型中，變量訪問是非常高效的。但所有對象(沒有顯式位于另一個內存區)和棧都必須能夠裝入內部物理內存。棧大小至關重要，因為使用的棧空間依賴于各種函數的嵌套深度。通常，如果鏈接器被配置為覆蓋內部數據內存中的變量，那么Small內存模型是最好的模型。
（2）、”Compact : variables in PDATA“：默認情況下，使用Compact模型時，所有變量都駐留在8051系統的外部數據內存的一頁中，就像顯式地使用pdata內存類型說明符聲明的那樣。這個內存模型最多可以容納256字節的變量。這種限制是由于所使用的尋址方案是間接通過寄存器R0和R1 (@R0， @R1)。這種內存模型沒有Small模型高效，變量訪問也沒有Small模型快。然而，Compact模型比Large模型更快。在使用Compact模型時，C51編譯器使用@R0和@R1操作數的指令訪問外部內存。R0和R1是字節寄存器，只提供地址的低位字節。如果您的目標硬件有超過256字節的外部內存，高位地址字節(或頁)由大多數8051設備的端口2提供。必須使用適當?shù)耐獠績却骓?在啟動代碼中)初始化端口2，并且必須指定鏈接器PDATA的起始地址。
（3）、“Large : variables in XDATA：”：在Large模型中，默認情況下，所有變量都駐留在外部數據內存中(最高可達64K字節)。這與使用xdata內存類型說明符顯式聲明它們是一樣的。數據指針(DPTR)用于外部內存尋址。需要注意的是，通過數據指針訪問內存的效率很低，而且速度很慢，特別是對于兩個或兩個以上字節長的變量。這種類型的數據訪問機制比small model或compact model生成更多的代碼。

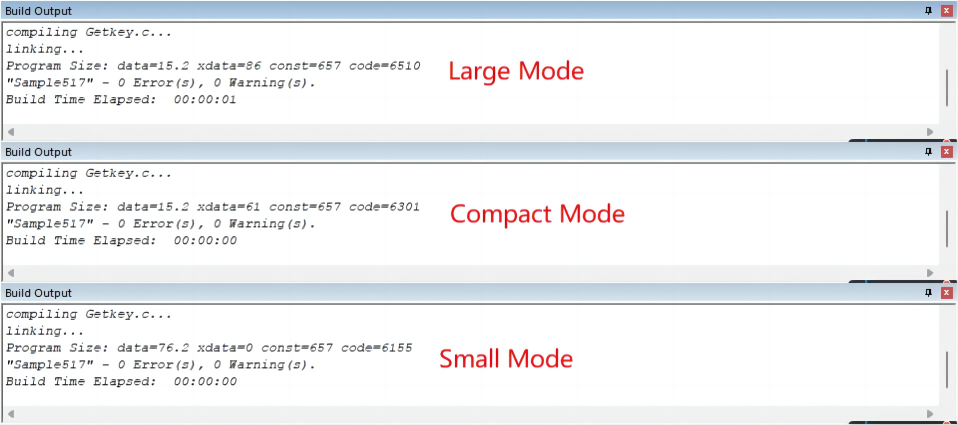

2）、這個三種內存模型的主要差別就是代碼大小和變量存儲上，如圖4-2所示。在代碼大小上Large>Compact>Small。而且在Small模型下，大部分的數據存儲在Data段，在Compact和Large模型中就存儲到XData段了。
圖4-2
