首頁 > 資源中心 > FAQ 1、 文檔目標
電子元器件引腳電氣屬性基礎知識，了解引腳不同電氣屬性的作用
2、 知識點
在創建元器件的原理圖符號時，每個引腳都有電氣屬性，引腳的電氣屬性是什么意思，對于原理圖設計又有什么影響？

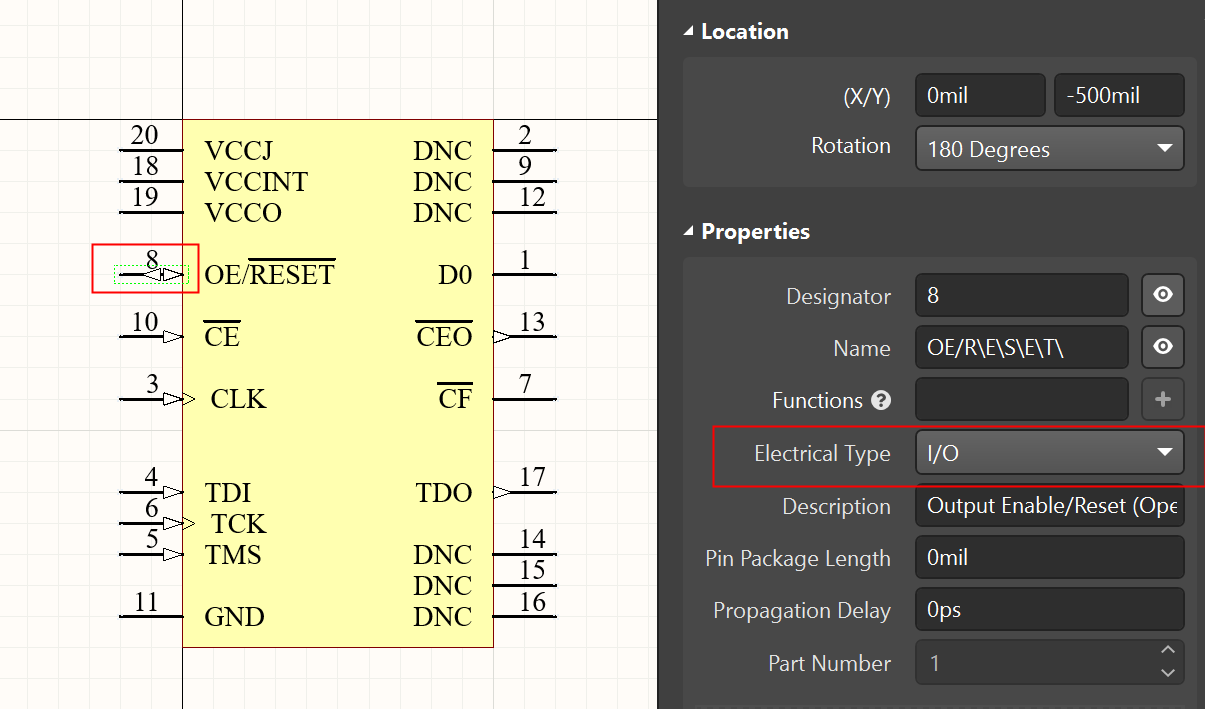

圖 1
3、軟硬件環境
1）、軟件版本：無關
2）、電腦環境：無關
3）、外設硬件：無
4、正文
為了對原理圖設計進行可靠的電氣規則檢查，在創建元件的時候應該注意 其各個引腳的電氣屬性 ，引腳可供設置的電氣特性有以下八種：
- Input 輸入：作為輸入引腳使用
- IO(Input/Output) 雙向性：既可作為輸入，又可作為輸出引腳
- Output 輸出：作為輸出引腳使用
- OpenCollector 集電極開路的引腳
- Passive 無源性： 該引腳為無源引腳 懸空
- Hiz 高阻性：為高阻狀態的引腳
- OpenEmitter 發射極開路的引腳
- Power 電源性：該引腳接電源或地
用AD設計原理圖時，當對原理圖進行編譯時，軟件會根據引腳的電氣屬性 進行檢查，如果有違反電氣規則的情況，AD會顯示錯誤和警告。
例如：
當一個引腳的類型被定義為輸入，可工程師卻懸空了該引腳，輸入懸空會使引腳處電平不穩定，因此會有提示。
當一個引腳被定義為輸出，可工程師卻把此引腳與另外一個輸出引腳相連， 這樣也違反了電氣規則，也會提示 。
如果一個引腳既可以作為輸出也可以作為輸入或者工程師不清楚引腳的實際功能，可以定義為Passive，這樣軟件在進行電氣規則檢查時就會忽略該引腳。
由于目前絕大部分工程師在創建原理圖符號的時候，都將引腳定義為Passive，所以導致了原理圖檢查中很多檢查項被忽略，不得不靠肉眼來檢查。例如，有工程師問到如何能檢查出輸入引腳虛連或者沒有被連接，當引腳被定義為Passive時，是沒有辦法檢查出的。
