本文旨在深入探討在 Altium Designer 中創建異形焊盤時可能出現的報錯問題，詳細分析其原因，并提供切實可行的解決方法，幫助電子設計人員快速定位并解決問題，提高設計效率，確保焊盤創建的準確性和可靠性。
2、 問題場景

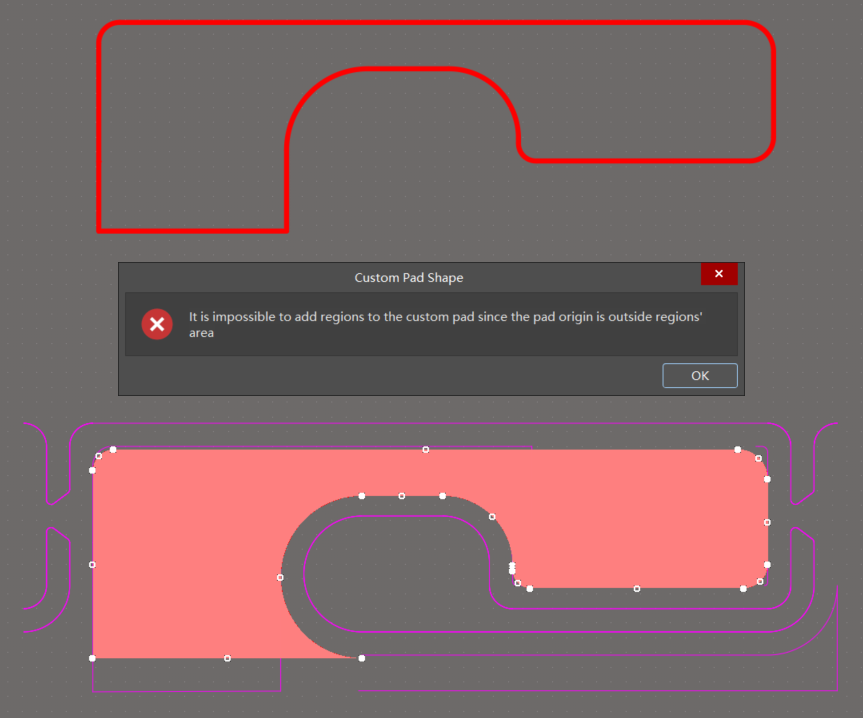

在進行精細的 PCB 設計時，您需要創建異形焊盤以滿足特定的電路板布局需求。然而，無論您是使用輪廓創建還是形狀創建的方法，都會遇到了如下錯誤提示：“It is impossible to add regions to the custom pad since the pad origin is outside regions' area.”，這使得異形焊盤的創建過程受阻，無法順利進行。
圖 1
3、軟硬件環境
1）、軟件版本：Altium Designer 24
2）、電腦環境：Windows 11
3）、外設硬件：無
4、解決方法
步驟一：理解報錯原因
該報錯的根本原因在于異形焊盤創建后會自動生成一個默認的焊盤中心位置參考連接點。若此中心位置位于您繪制的形狀區域之外，軟件將無法將該區域添加到自定義焊盤中，從而觸發報錯。例如，當您繪制一個不規則形狀的焊盤區域，而軟件默認的焊盤中心點恰好處于該形狀的外側時，就會出現上述問題。
步驟二：調整焊盤中心位置

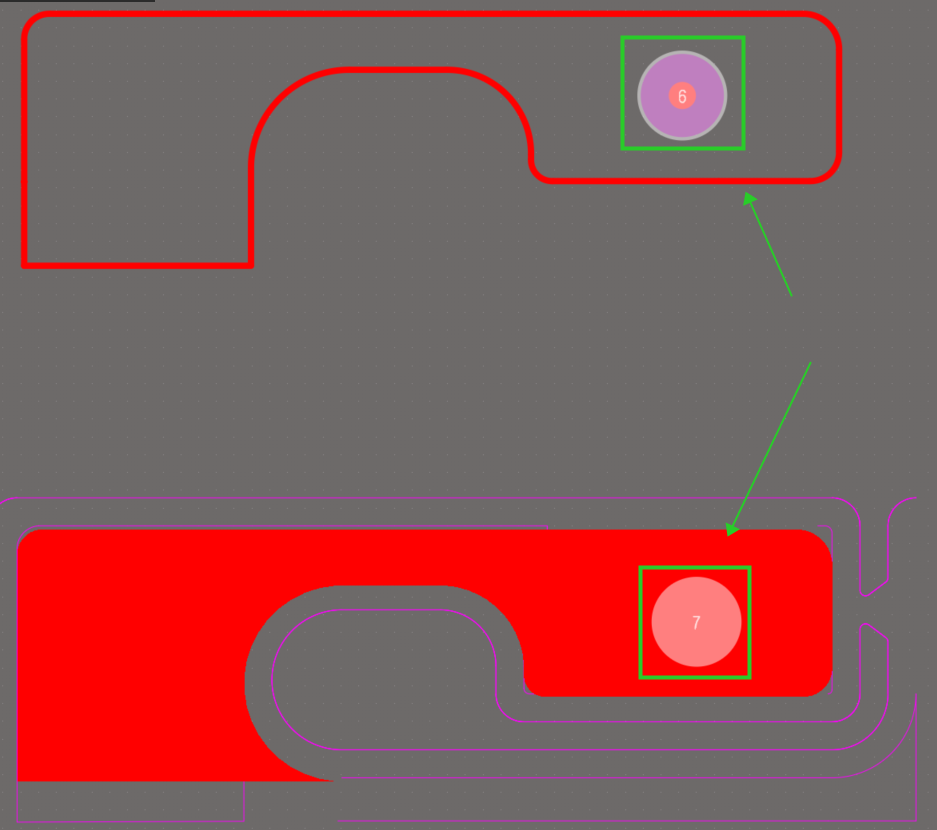

1. 在區域內放置自定義焊盤 ：在繪制好異形焊盤的輪廓或形狀后，在該區域內手動放置一個自定義位置的焊盤。通過鼠標拖動或在屬性面板中精確設置，將焊盤的中心位置調整到您希望的位置，確保該位置位于繪制的形狀區域內。
圖 2
2. 同時選中自定義焊盤和輪廓 / 區域 ：使用鼠標框選或按住 Ctrl 鍵依次單擊，將自定義的焊盤和之前繪制的輪廓或區域同時選中。這一步操作是確保后續能夠將輪廓或區域正確添加到自定義焊盤的關鍵。
步驟三：執行創建操作

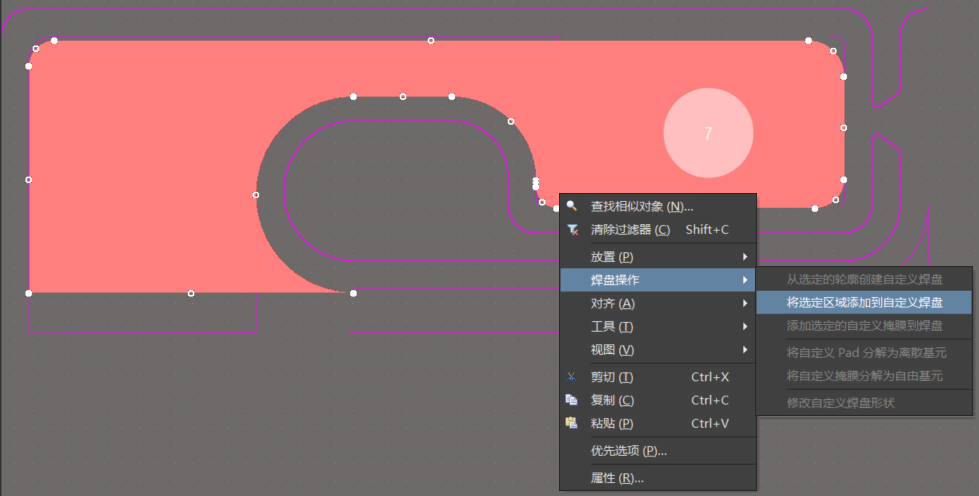

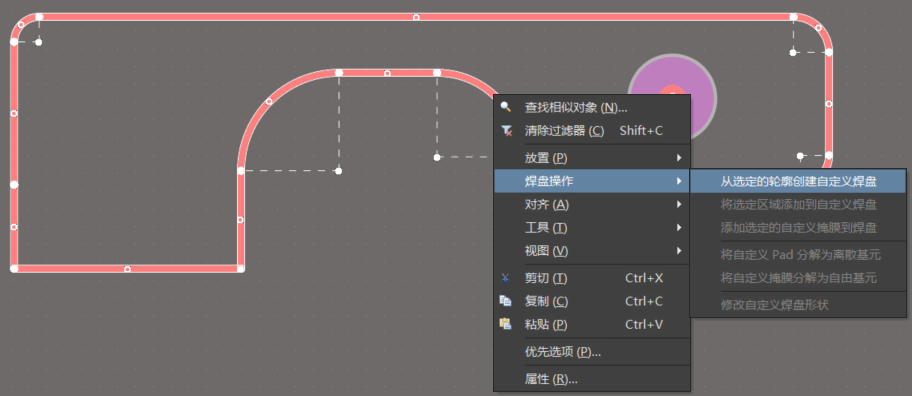

1. 右鍵執行焊盤操作 ：在選中自定義焊盤和輪廓 / 區域后，右鍵點擊選中的對象，在彈出的菜單中執行【焊盤操作】→【從選定輪廓創建自定義焊盤】或【將選定區域添加到自定義焊盤】。根據您的實際需求選擇相應的操作選項，軟件將按照您的設置和選中的對象，完成異形焊盤的創建。
圖 3

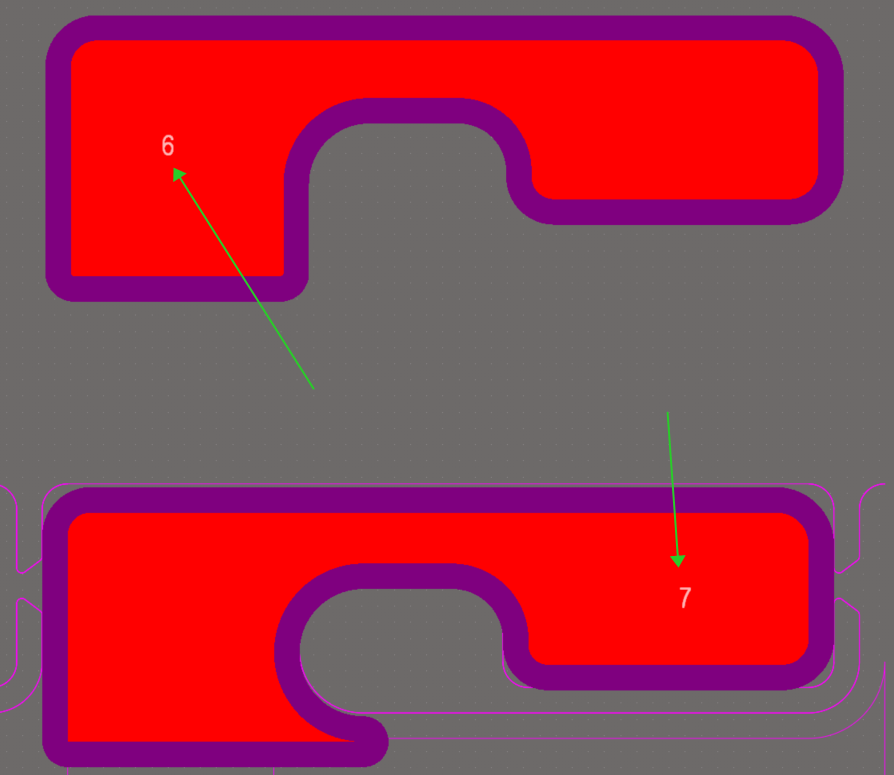

2. 檢查創建效果 ：完成創建后，仔細查看焊盤的形狀和位置，確保其符合設計要求。在屬性面板中檢查焊盤的各項參數，如尺寸、位置坐標等，確認無誤后，即可將該異形焊盤應用到您的 PCB 設計中。
圖 4
通過以上步驟，您可以有效地解決在 Altium Designer 中創建異形焊盤時遇到的報錯問題，確保焊盤的準確創建，為后續的電路板設計和制作奠定堅實的基礎。
