首頁 > 資源中心 > FAQ 1、 文檔目標
PLC 盒兩種表達類型：總覽、多線。
1、 放置 PLC 總覽；2、PLC 一鍵編址；3、放置 PLC 多線；
2、 問題場景
PLC 盒如何設計。
3、軟硬件環境
1）、軟件版本：EPLAN Electronic P8 2023
2）、電腦環境：Windows 11
3）、外設硬件：無
4、概述
總覽
1）、綜合管理PLC模塊上的點位；
2）、 PLC地址、符號地址、功能文本、關聯參考一目了然
多線
1）、用于原理圖連接
5、操作步驟
放置 PLC 總覽

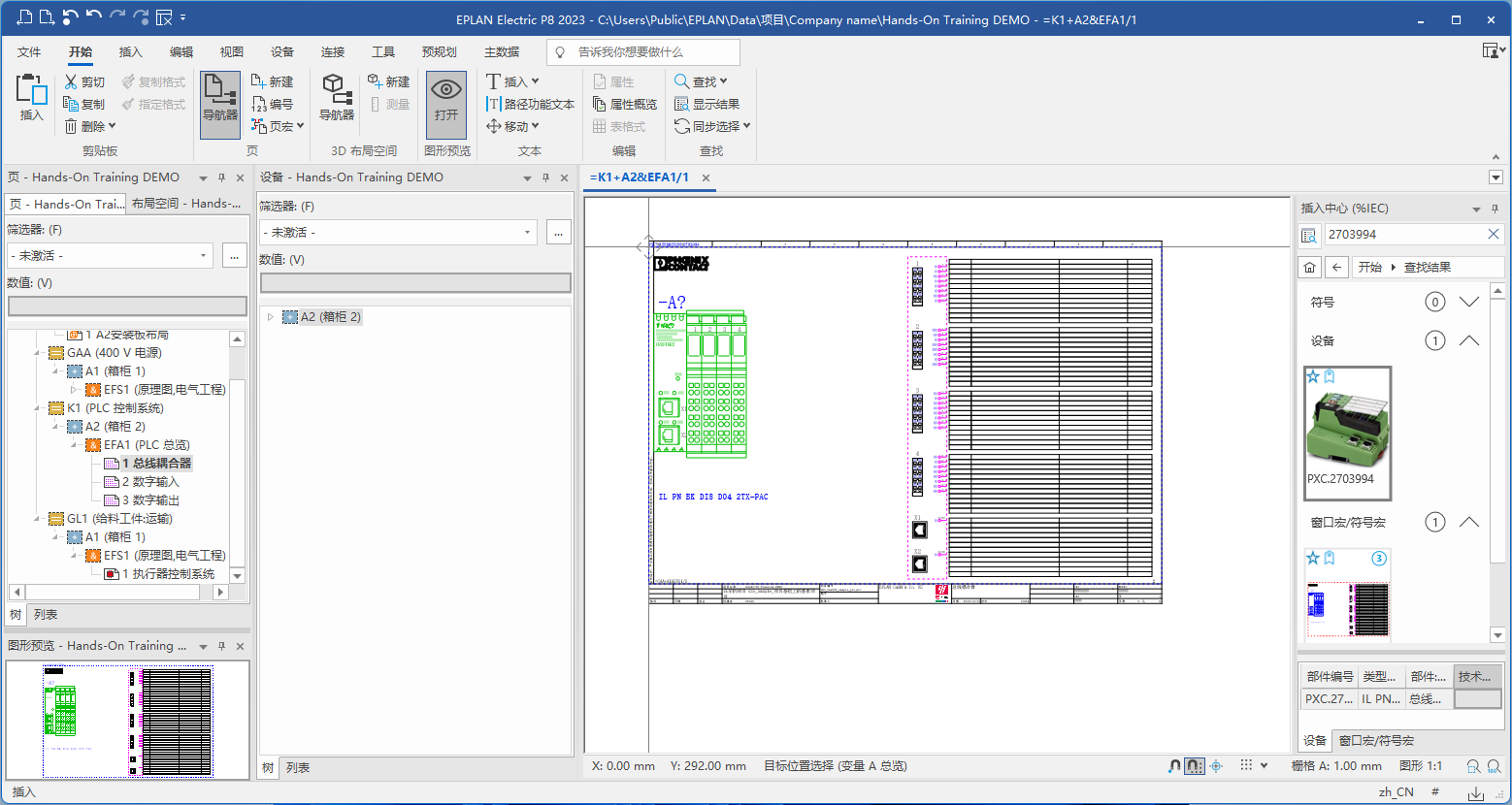

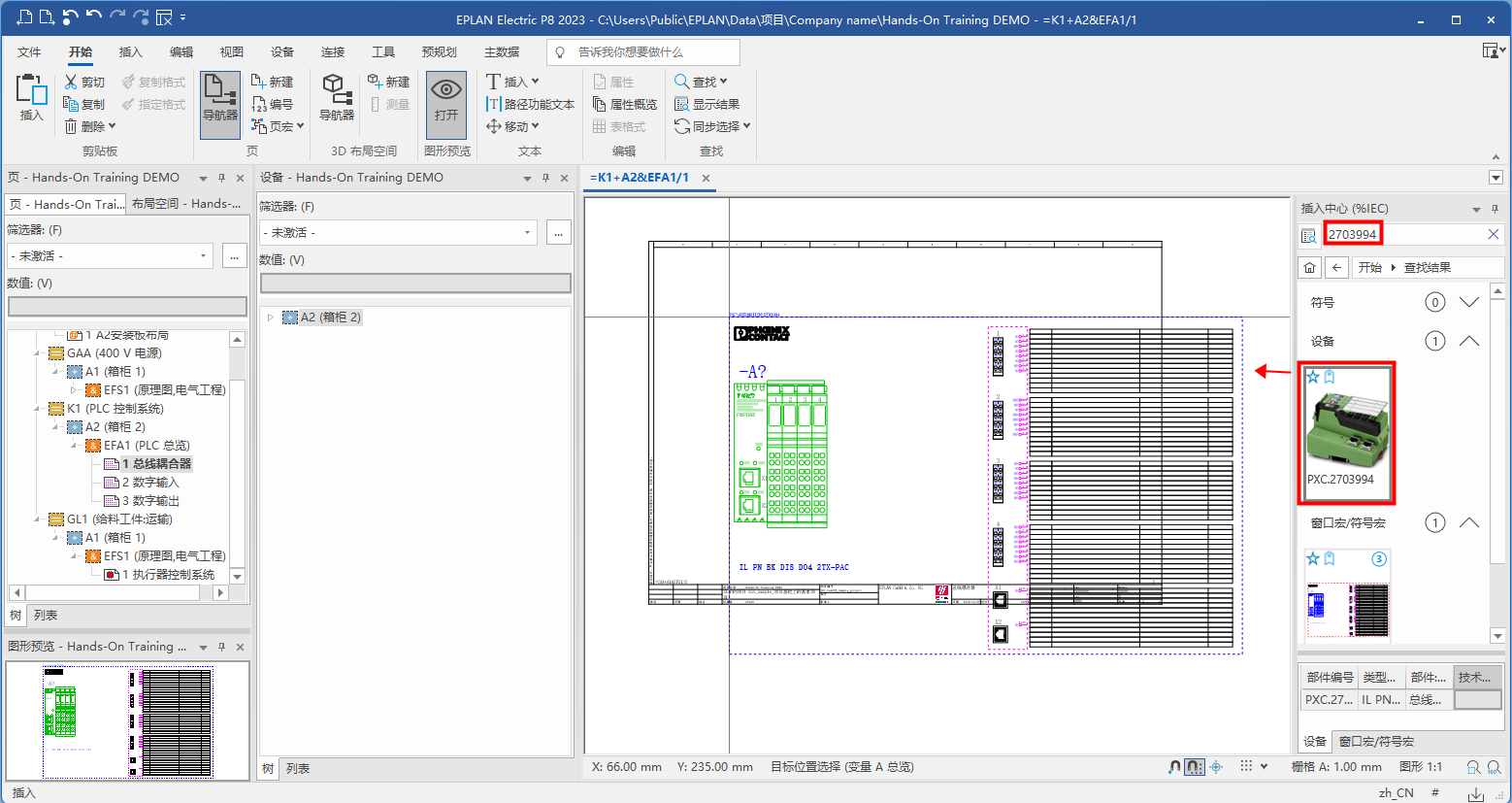

在【插入中心】下，檢索需要的 PLC 盒，拖拽至總覽圖紙中。
圖 1

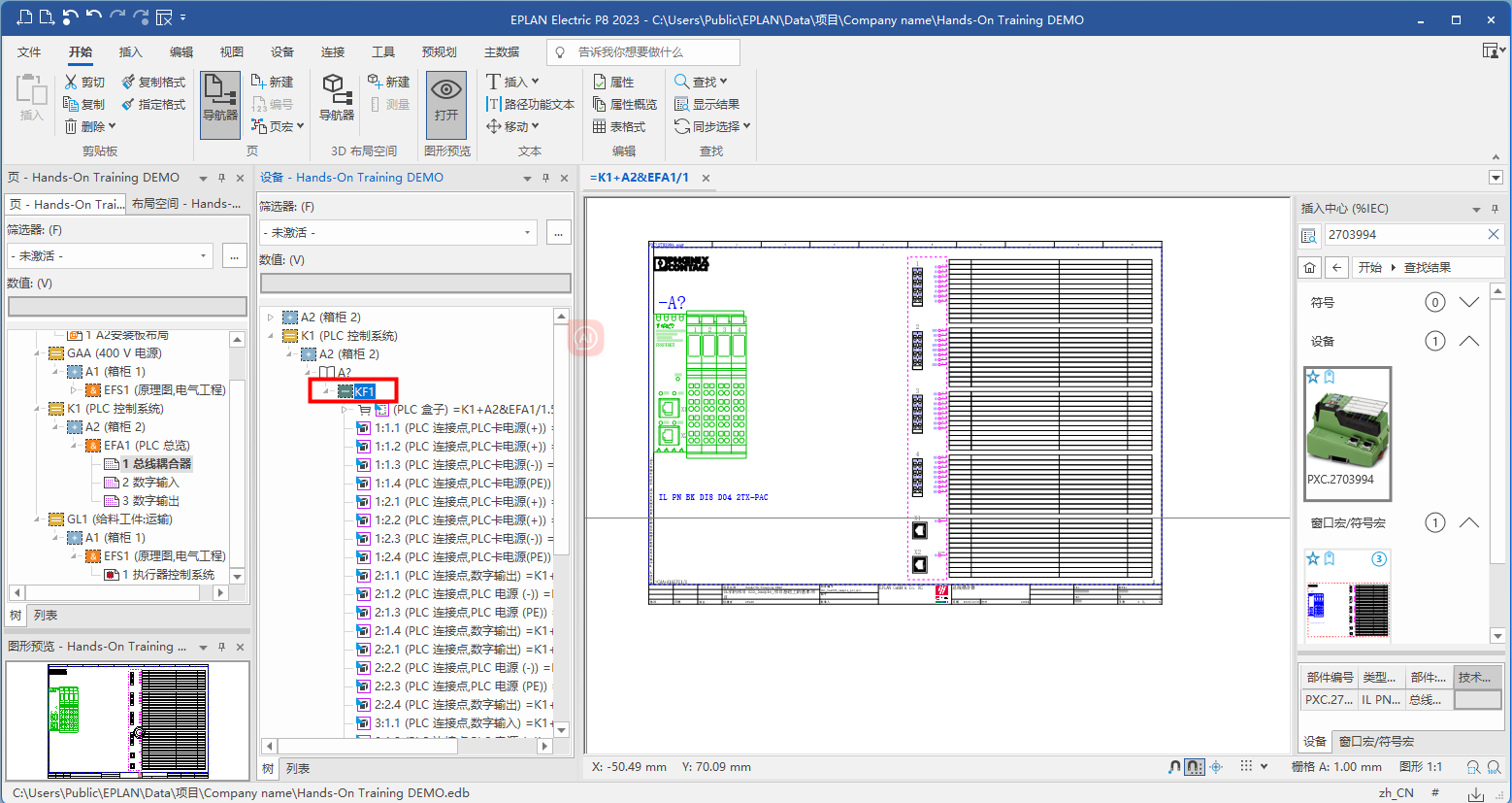

使用快捷鍵【X】【Y】快速定位至原點進行放置。
圖 2

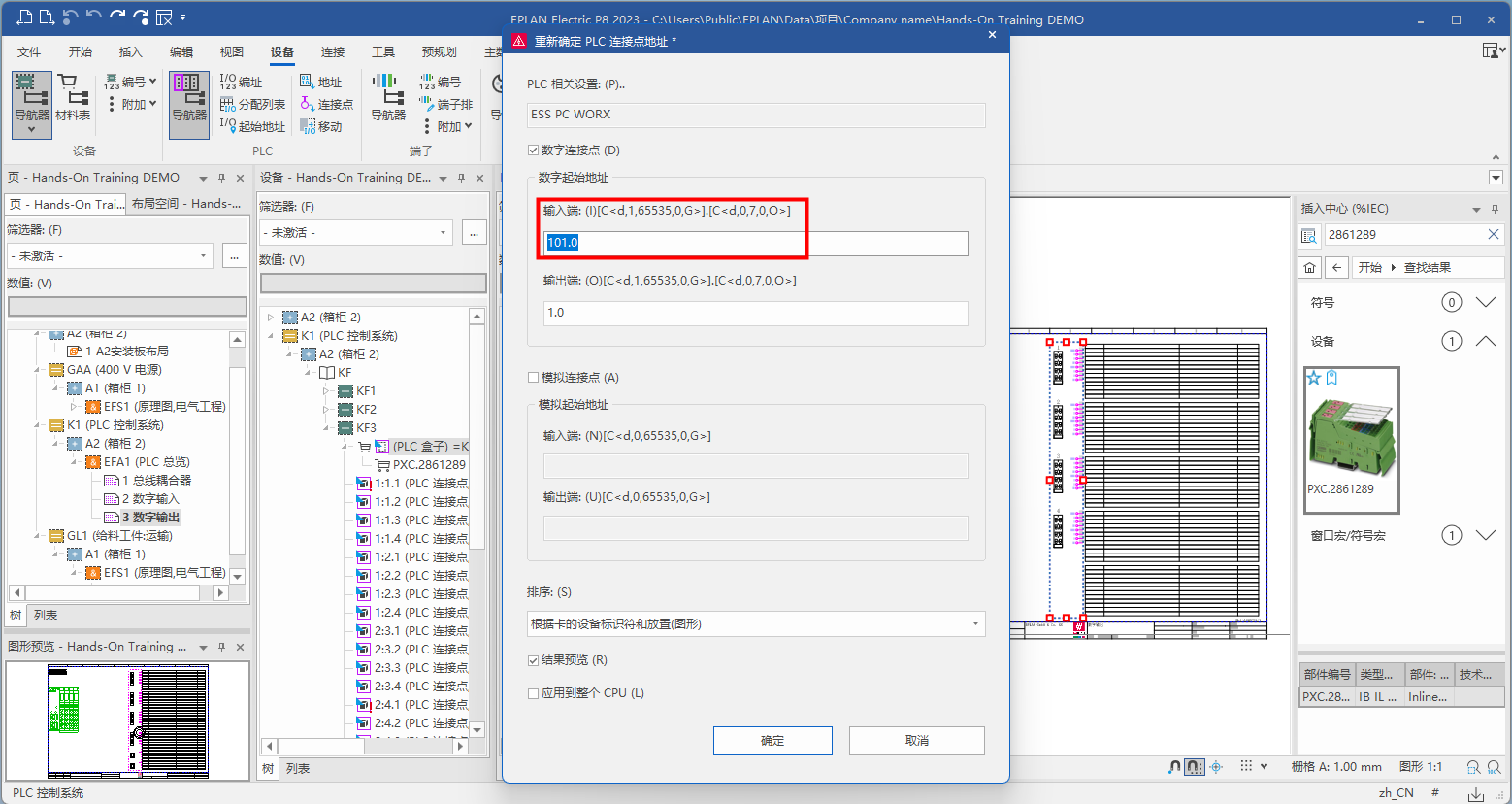

使用【F2】進行重命名。
圖 3

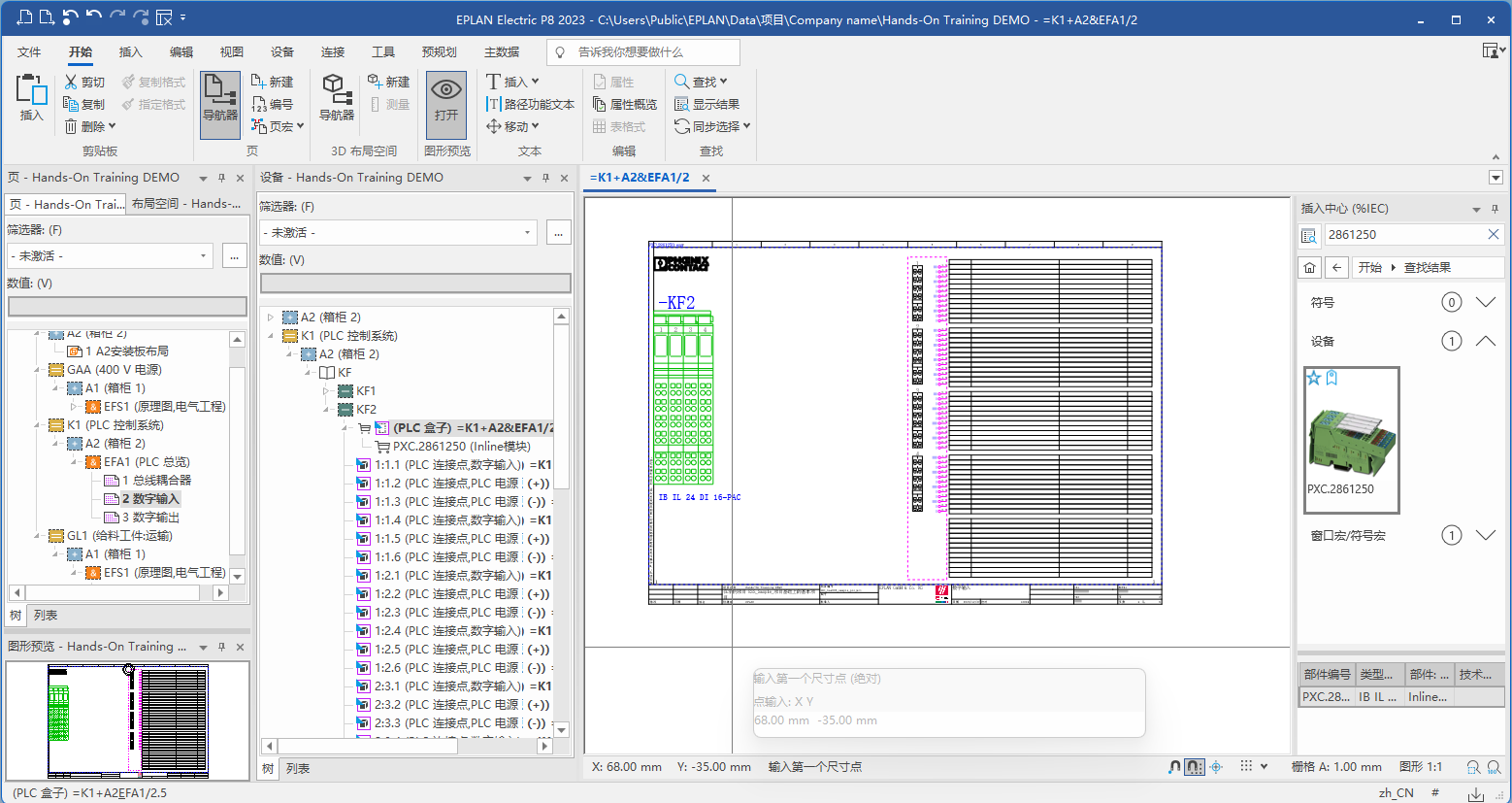

同樣地在數字輸入總覽圖中添加設備。
圖 4

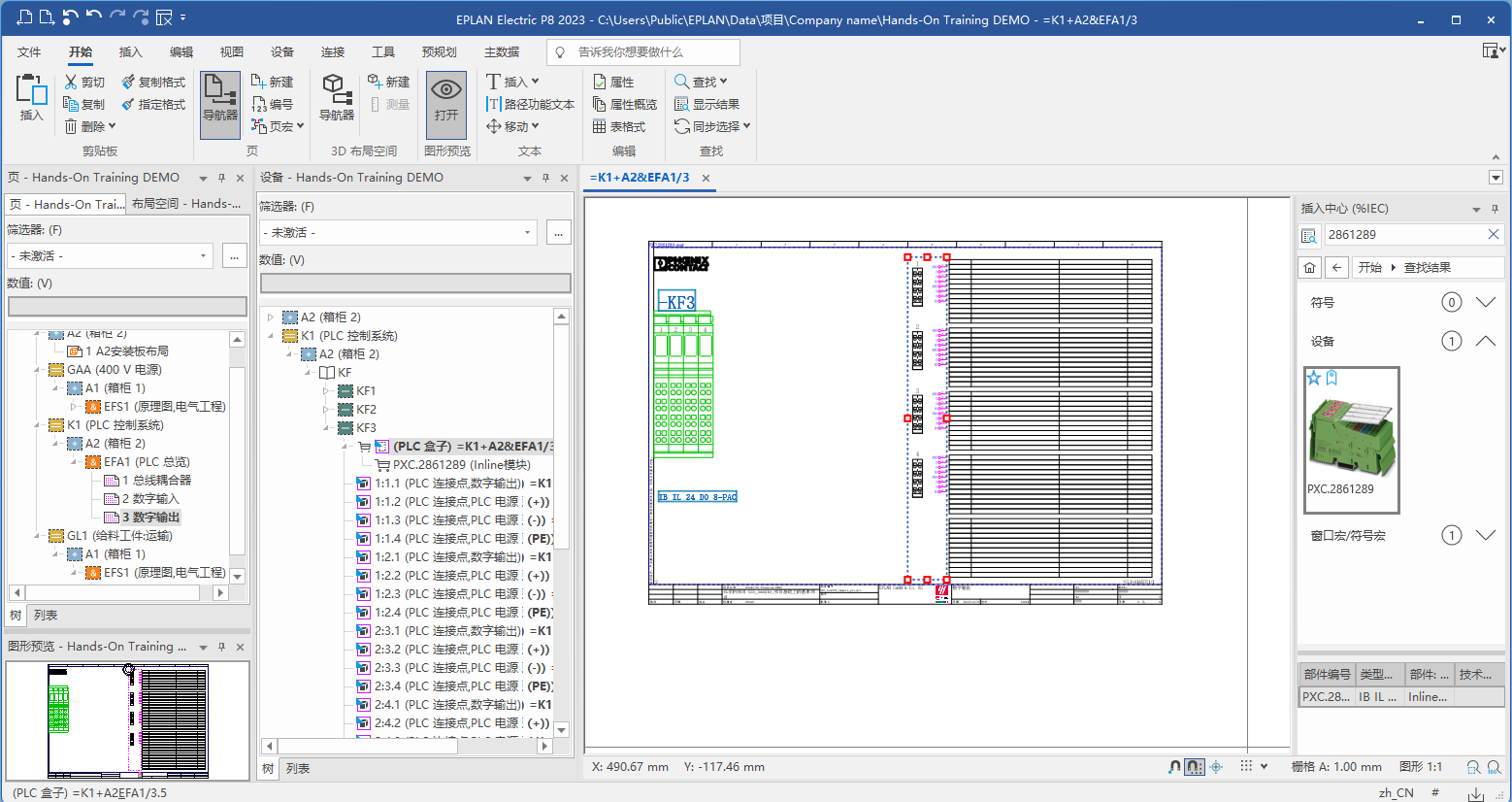

同樣地在數字輸出總覽圖中添加設備。
圖 5
PLC 一鍵編址

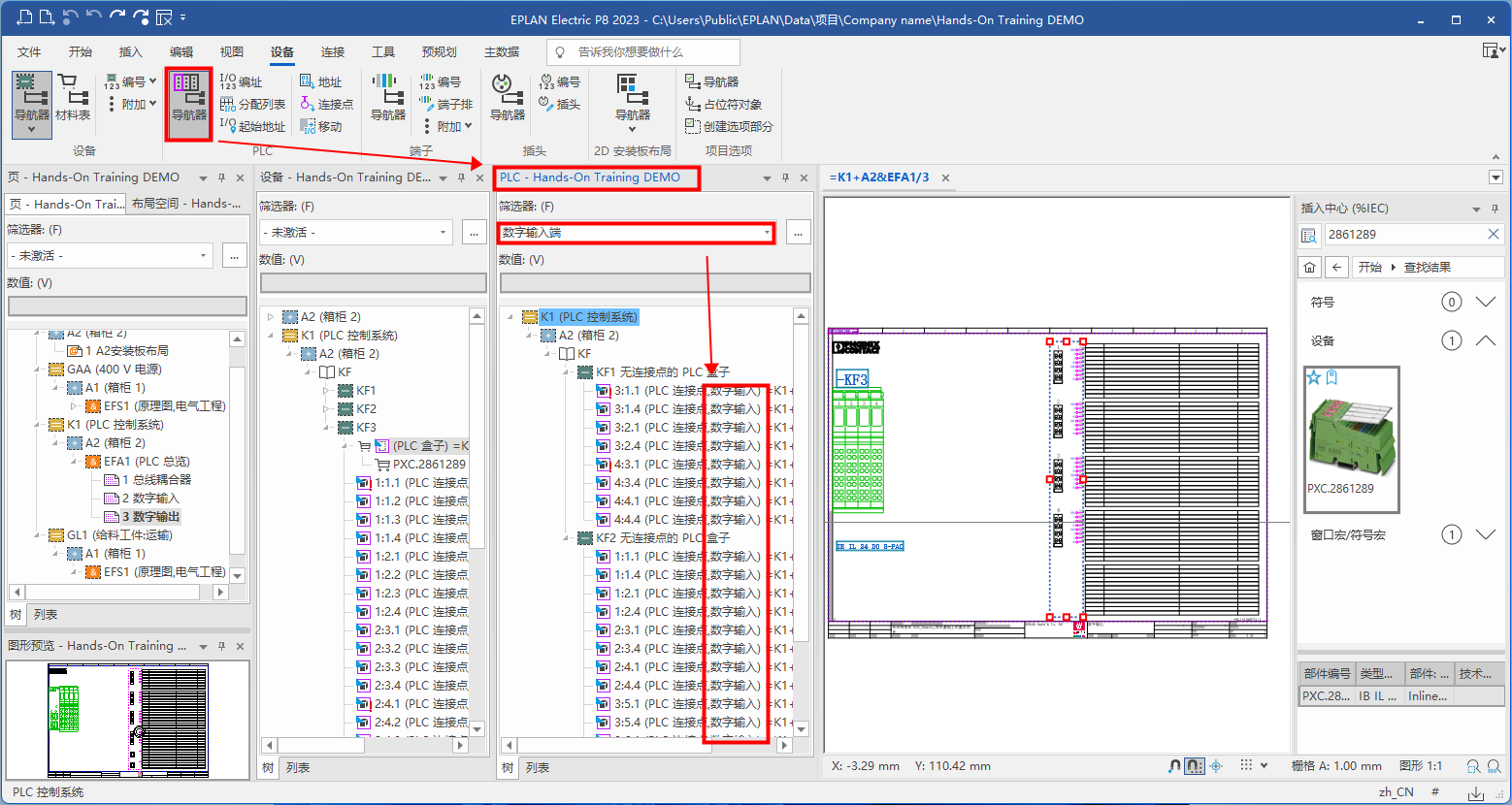

打開【PLC 導航器】，設置篩選器【數字輸入端】
圖 6
選中后點擊【編址】

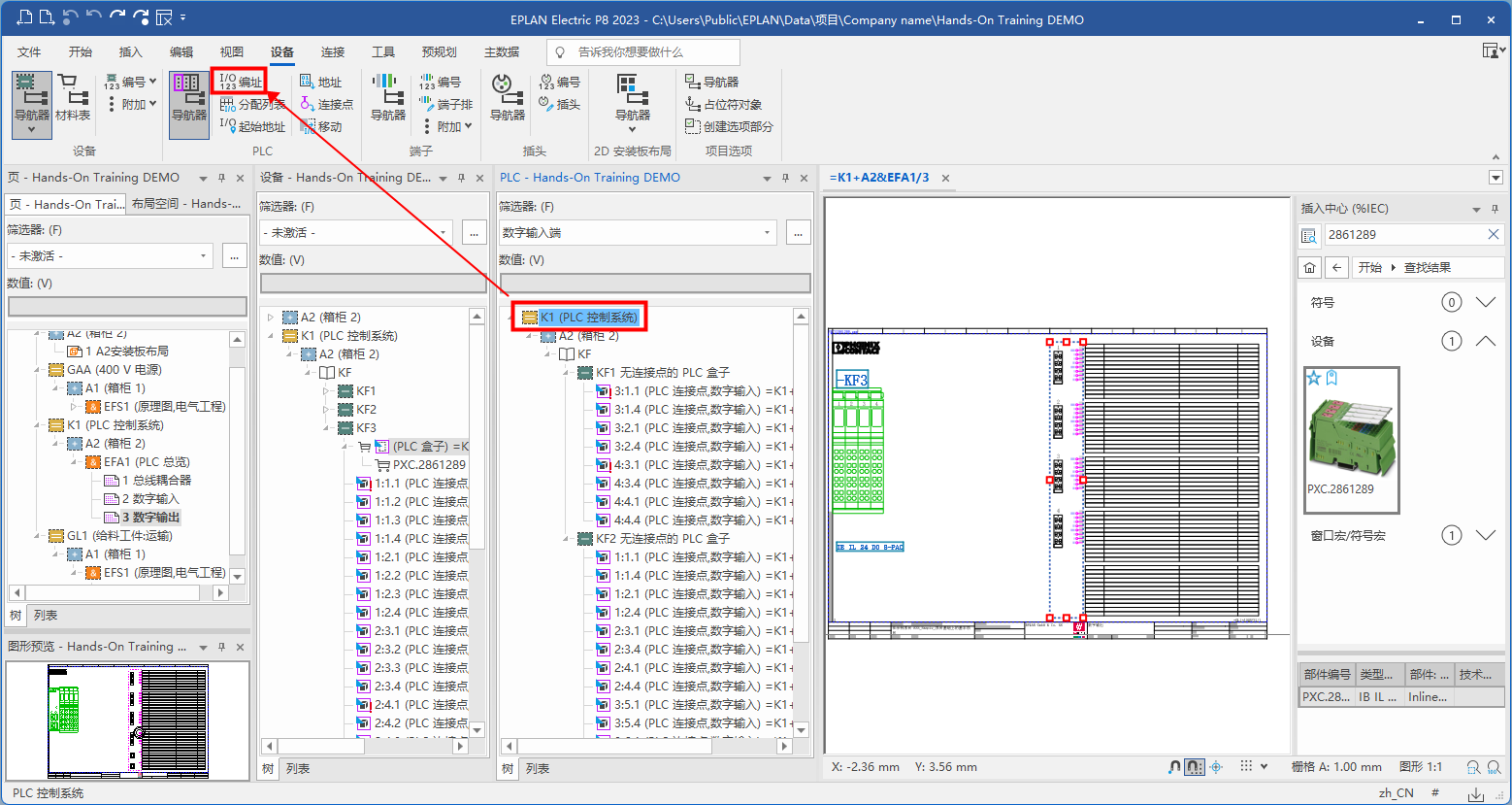

圖 7

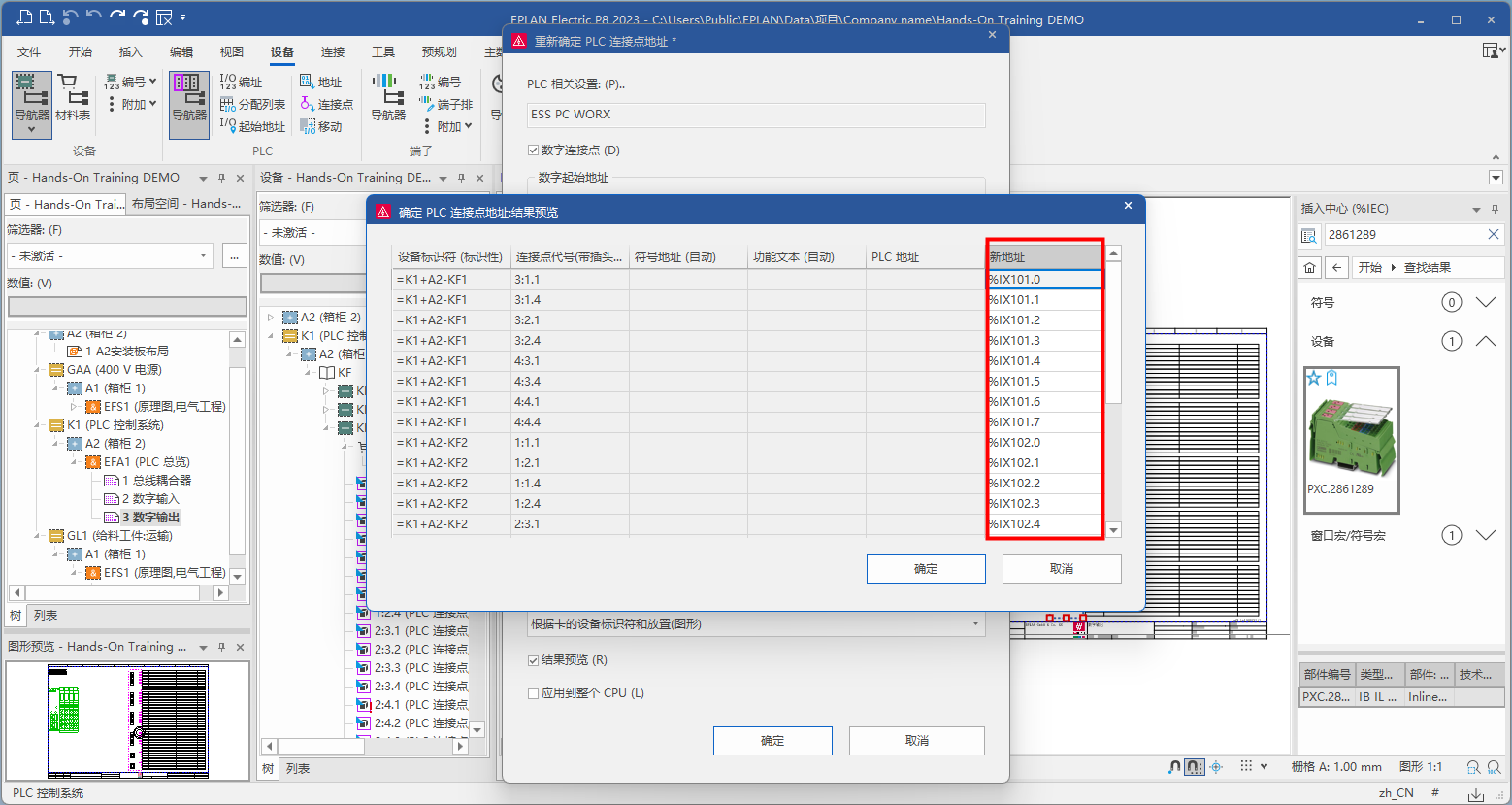

彈出【重新確定 PLC 連接點地址】，在輸入端下可以進行自定義。點擊【確定】
圖 8
可以看到變更預覽窗口，點擊【確定】
圖 9

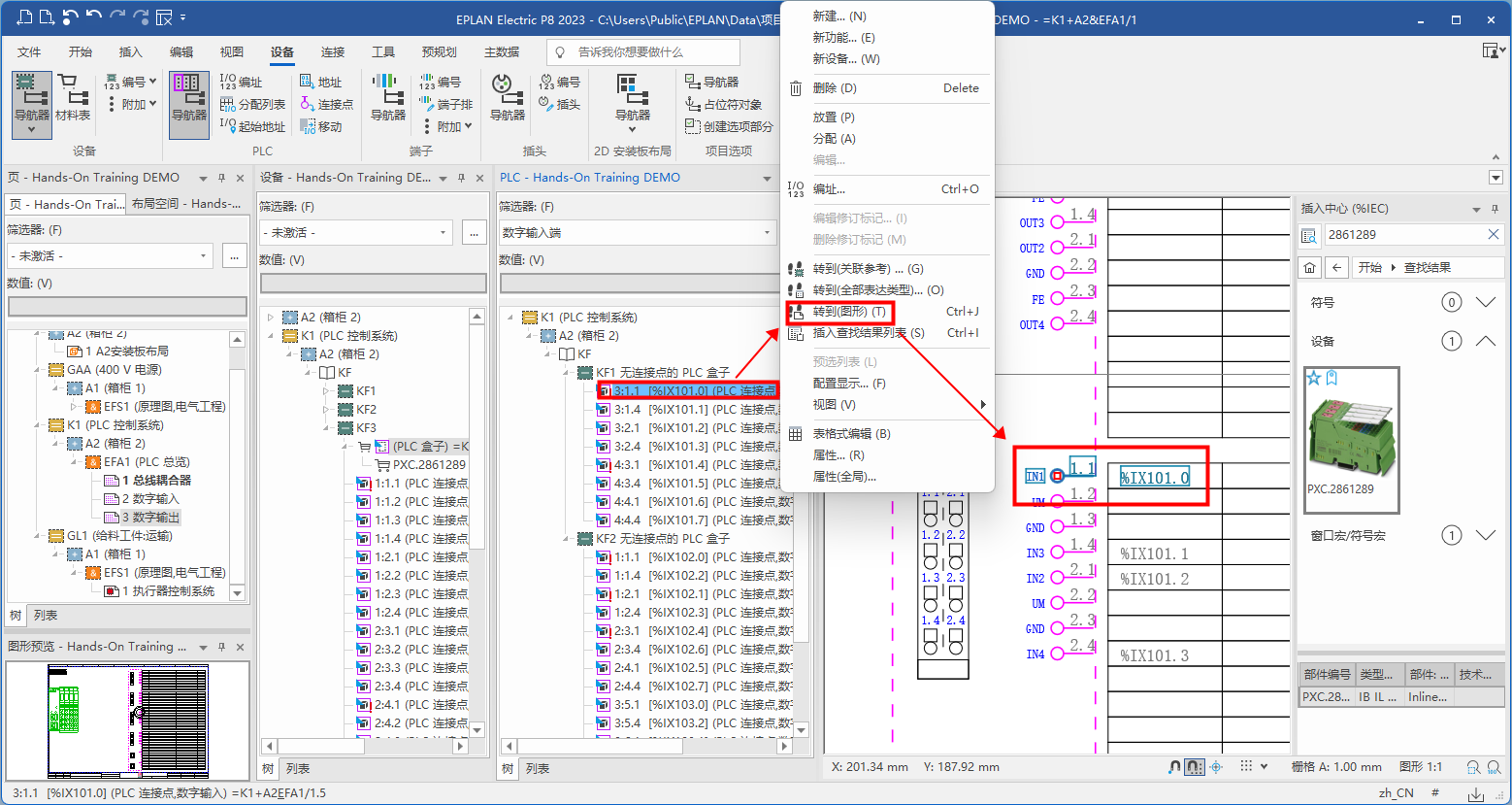

右鍵點擊【轉到（圖形）】在總覽頁面中可以看到該點位的編址情況。
圖 10
放置 PLC 多線

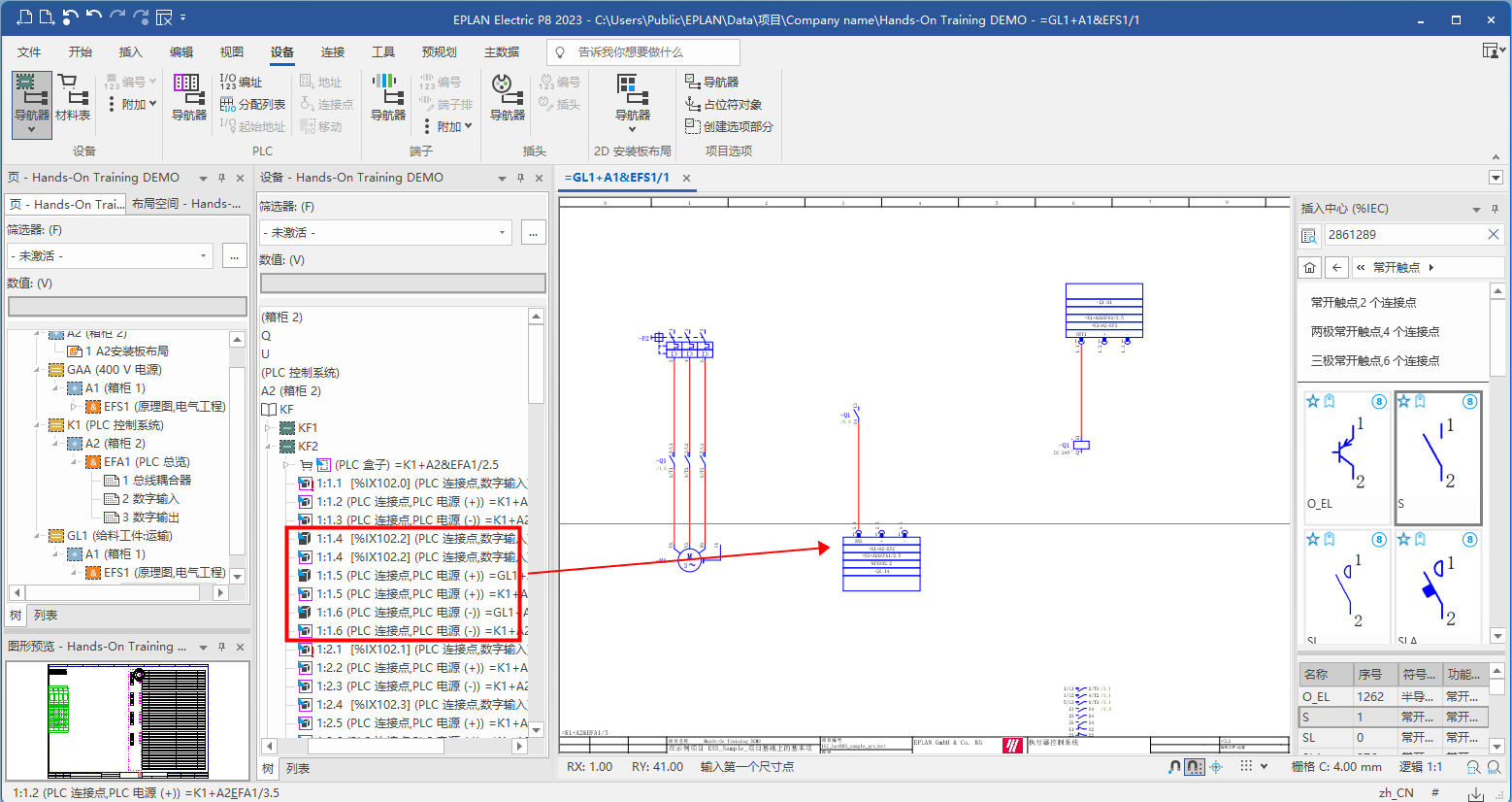

在【設備導航】中選擇使用的 PLC 數字輸入/輸出，添加正負電源連接點，使用【TAB】在拖拽時可以進行旋轉。
圖 11
