1、問題場景

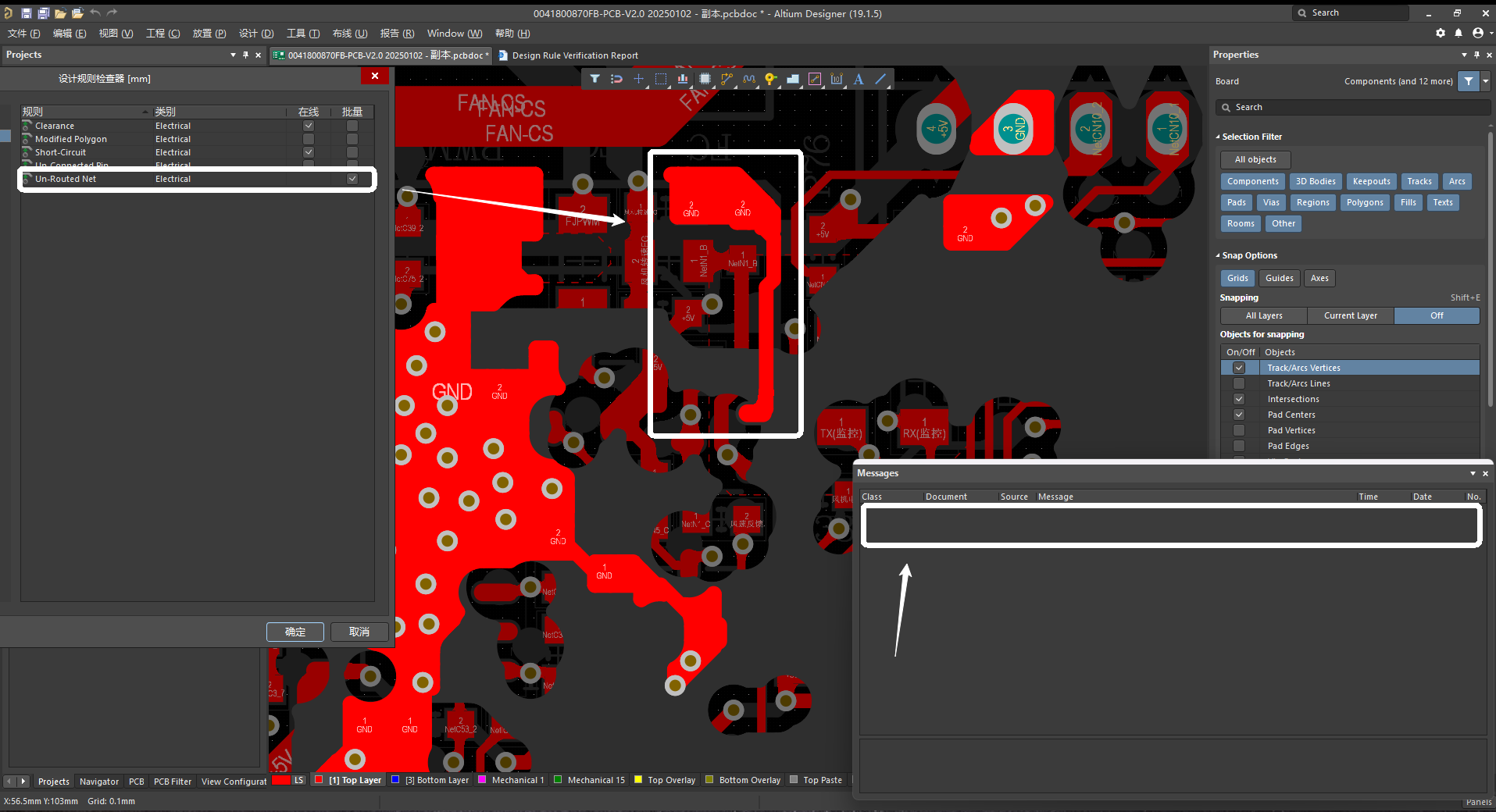

用戶在使用 AD19.1.5 版本中遇到如下問題，存在開路情況DRC中并未檢查出來。

圖 1

2、軟硬件環境

1）、軟件版本：Altium Designer 24.3 之前版本

2）、電腦環境：Windows 10

3）、外設硬件：無

3、解決方法

根據 AD24.3 版本更新說明，在之前版本中使用相同網絡的兩個多邊形鋪銅重疊，則軟件無法檢測到hatched多邊形鋪銅違反Un-Routed Net規則。

Altium Designer 版本發布說明 | Altium Designer 24 技術文檔

圖 2

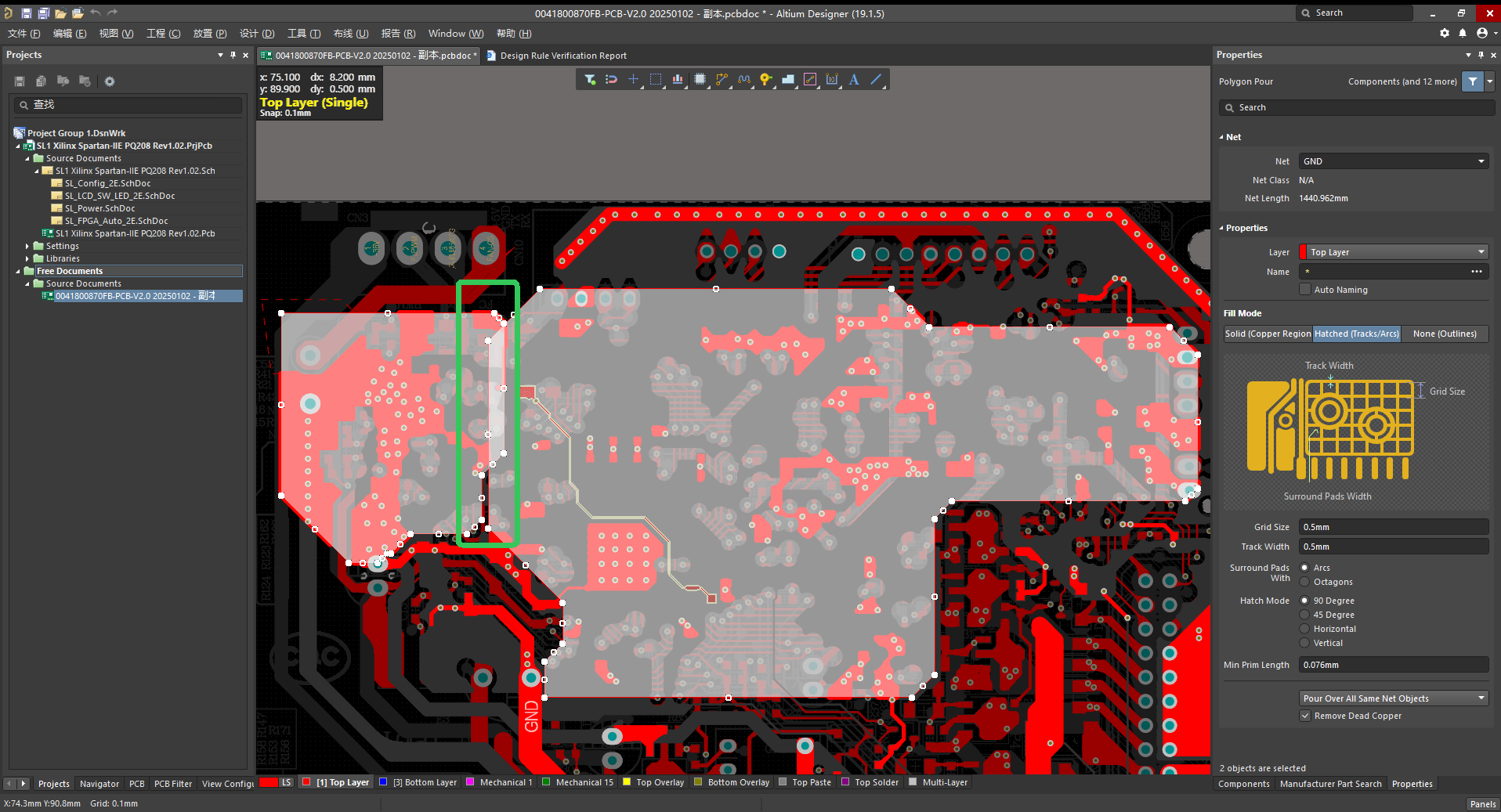

1）、手動修改相同網絡銅皮重疊問題。

圖 3

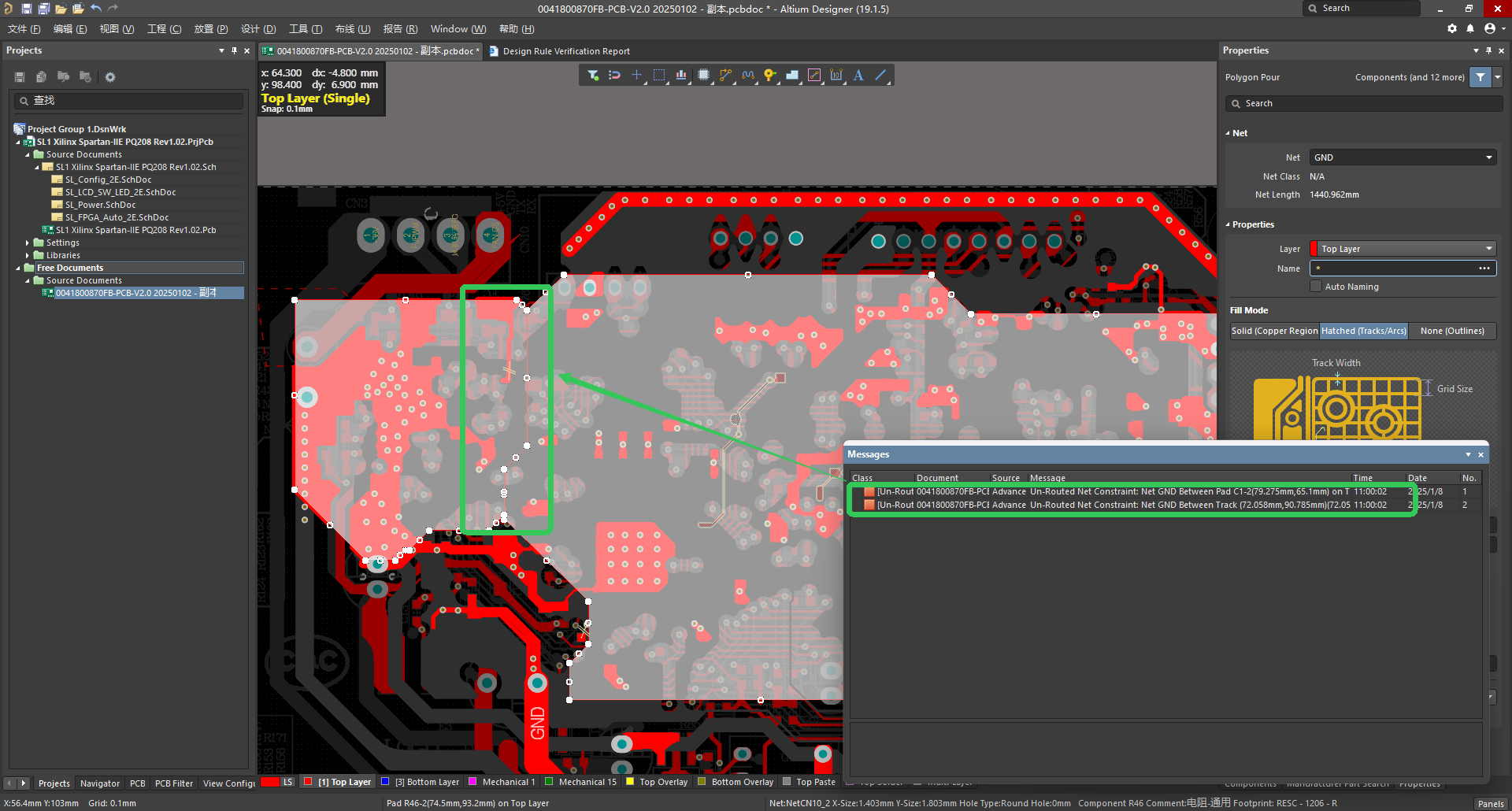

隨即可以 DRC 檢查出開路問題。

圖 4

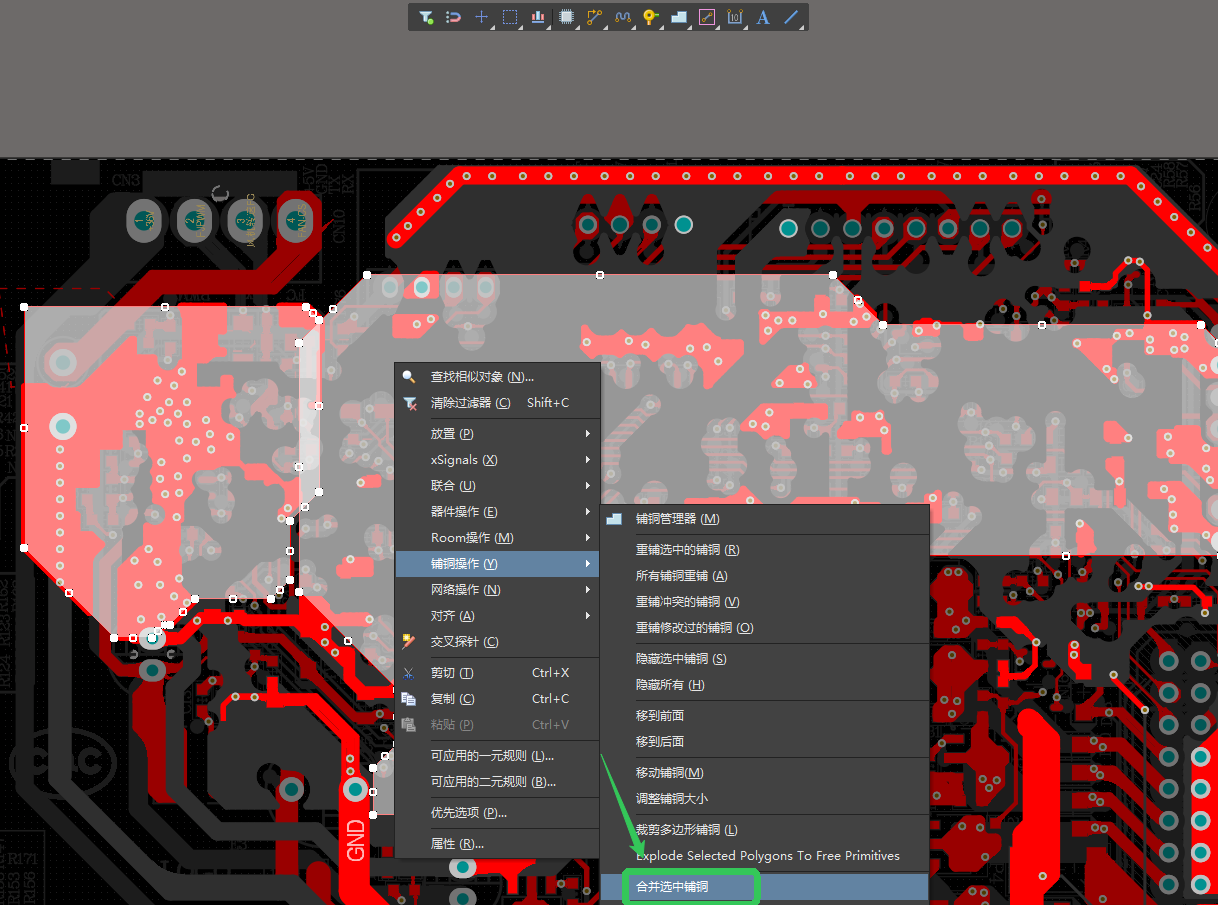

2）、合并覆銅。

圖 5

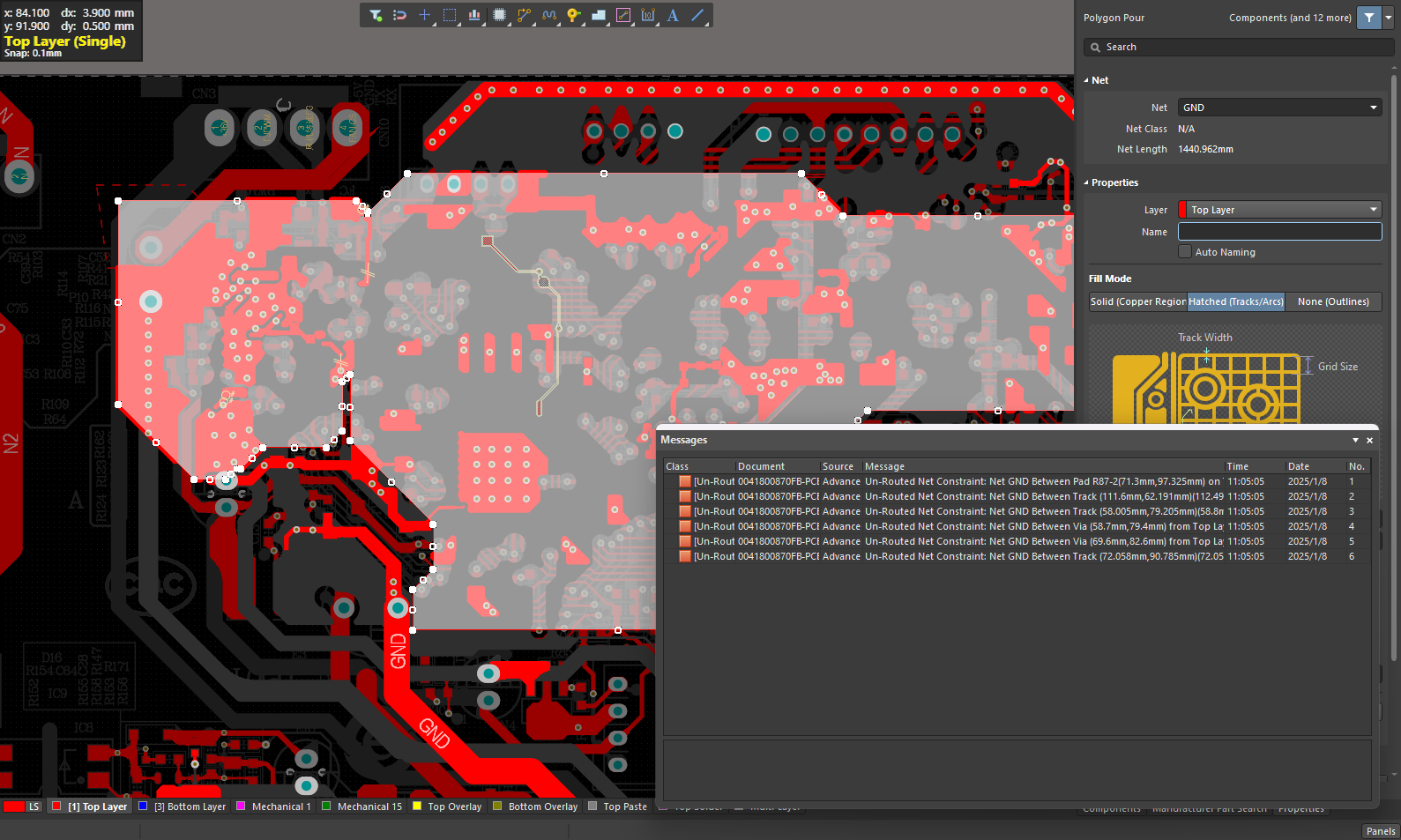

隨即可以 DRC 檢查出開路問題。

圖 6

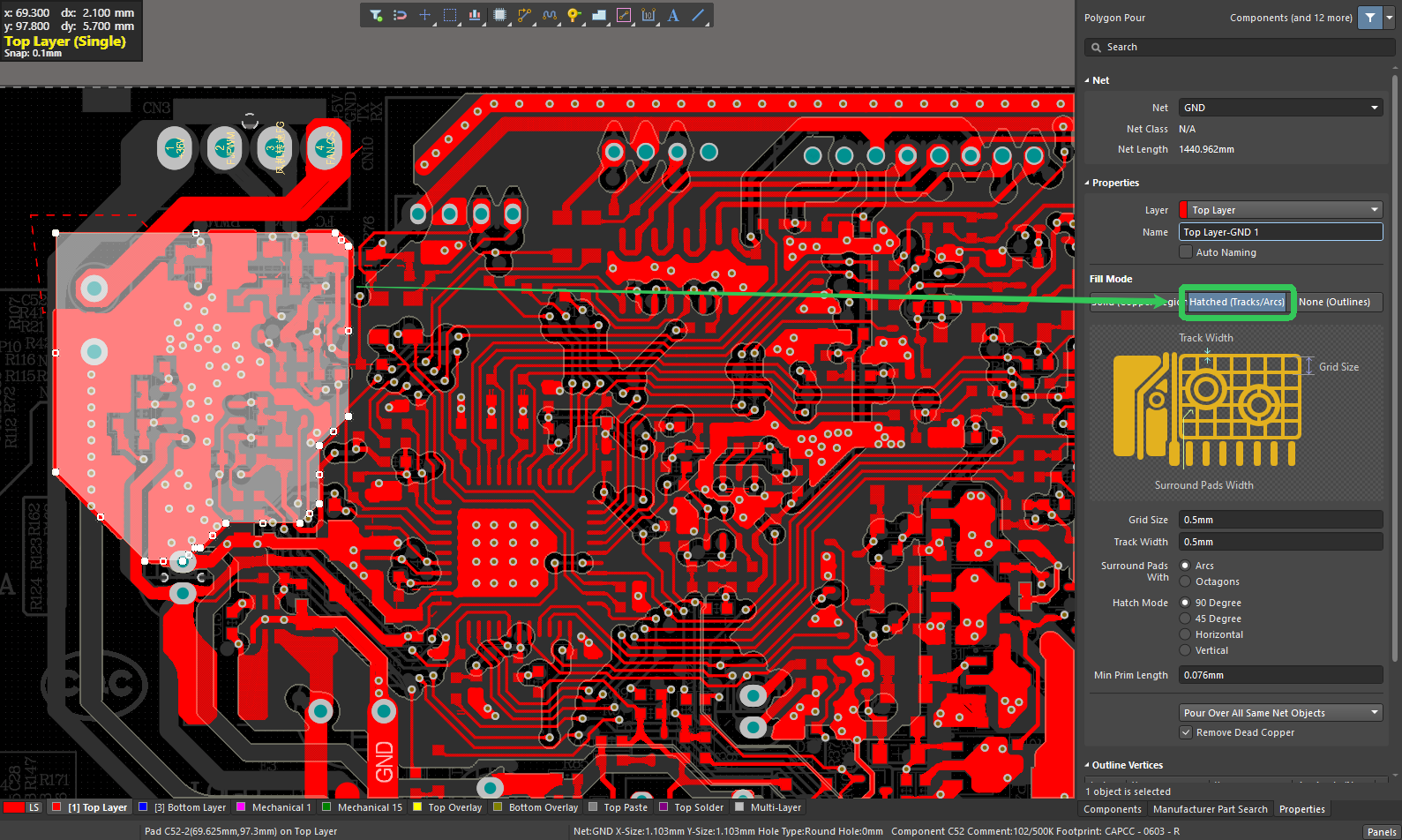

3）、修改銅皮類型。

圖 7

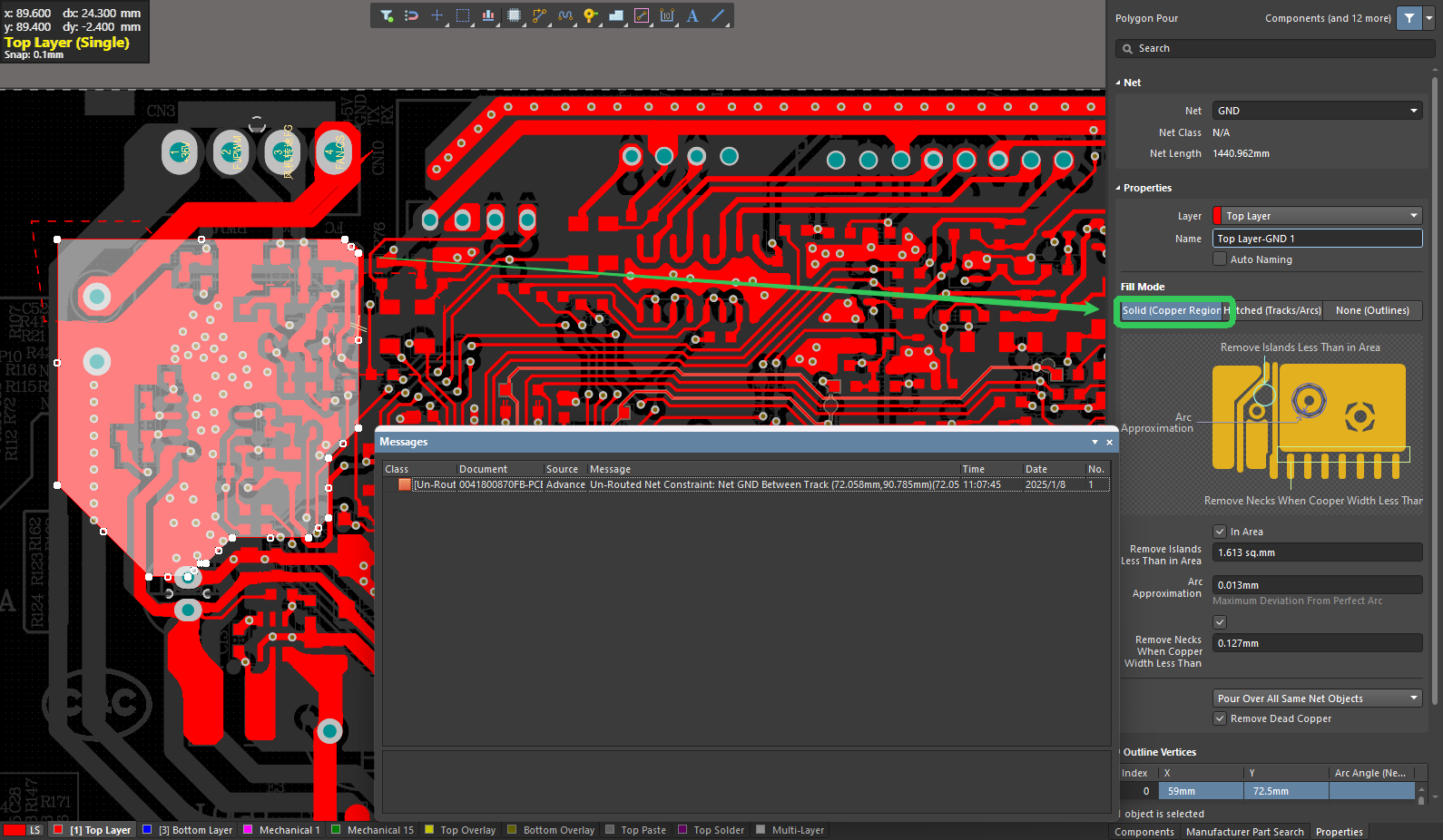

將網格銅改為實心銅，隨即可以 DRC 檢查出開路問題。

圖 8

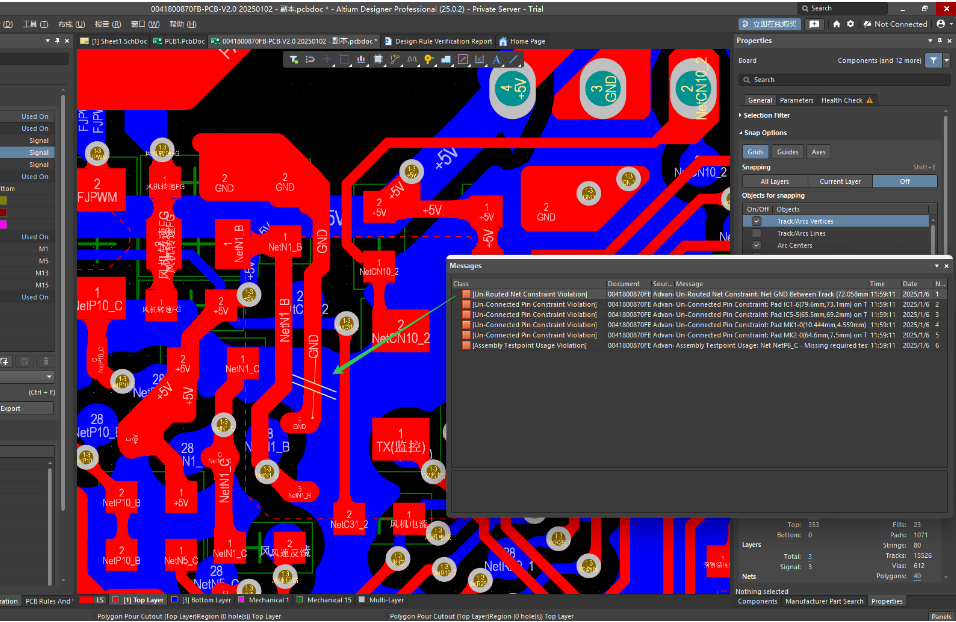

4）、使用 AD24.3 之后版本。

圖 9
