首頁 > 資源中心 > FAQ 1、 問題場景
EPLAN 軟件插入部件在線平臺 EPLAN Data Portal 即可實時拖取部件數據使用。如果云平臺上沒有找到所需要的部件就需要去廠商官網進行下載 EDZ 文件進行使用，或者軟件為離線使用環境。

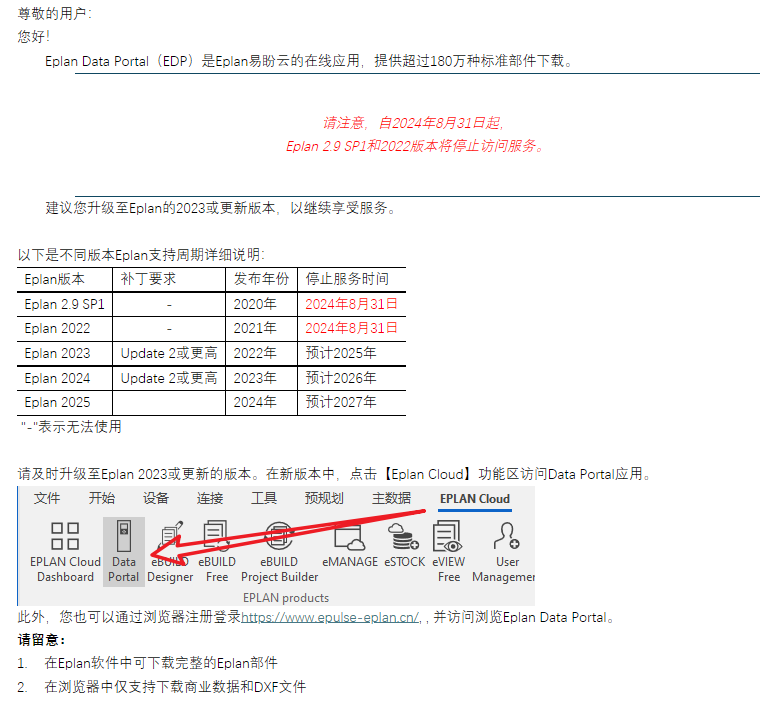

目前 EPLAN Data Portal 在線平臺使用要求，只有最新發布的三個版本可以使用，再低的版本無法進行使用。因此低版本只能依靠導入 EDZ 文件加載部件的方式。
2、軟硬件環境
1）、軟件版本：EPLAN Electronic P8 2024
2）、電腦環境：Windows 11
3）、外設硬件：無
3、解決方法
EDZ 文件的定義：
EDZ?是 EPLAN Data Archive Zipped(EPLAN 數據壓縮文件包)的縮寫，最早是專門為西門子定制的，現在已經成為 EPLAN 中一種標準的部件格式： EPLAN Data Portal 交換格式。
EDZ 是 EPLAN 軟件使用的一種專有文件格式，主要用于電氣工程設計中的元件數據交換。EDZ 文件是 EPLAN 中用于管理和使用電氣元件及其相關數據的重要文件類型。
EDZ 文件的主要功能與用途：
1. 元件數據存儲：
○ EDZ 文件包含了電氣元件的詳細信息，如圖紙符號、連接點、技術參數、3D 模型、功能文本、圖片等。這些信息在 EPLAN 項目中用于生成準確的電氣原理圖、設備布置圖、和接線圖等。
2. 數據標準化：
○ EDZ 文件格式有助于標準化元件數據，確保在不同的項目中使用統一的元件庫。這對于大型工程項目或跨團隊協作尤其重要，能夠減少錯誤并提高效率。
3. 與元件制造商的集成：
○ 很多電氣元件制造商提供的元件庫會以 EDZ 格式分發，方便設計師直接導入 EPLAN 中使用。這意味著設計師可以直接訪問制造商提供的最新的元件數據，而不需要手動創建或更新這些數據。
4. 快速配置與重用：
○ 通過導入 EDZ 文件，設計師可以快速配置電氣元件，并在多個項目中重復使用，從而加快設計過程。
EPLAN中導入 EDZ 格式文件：

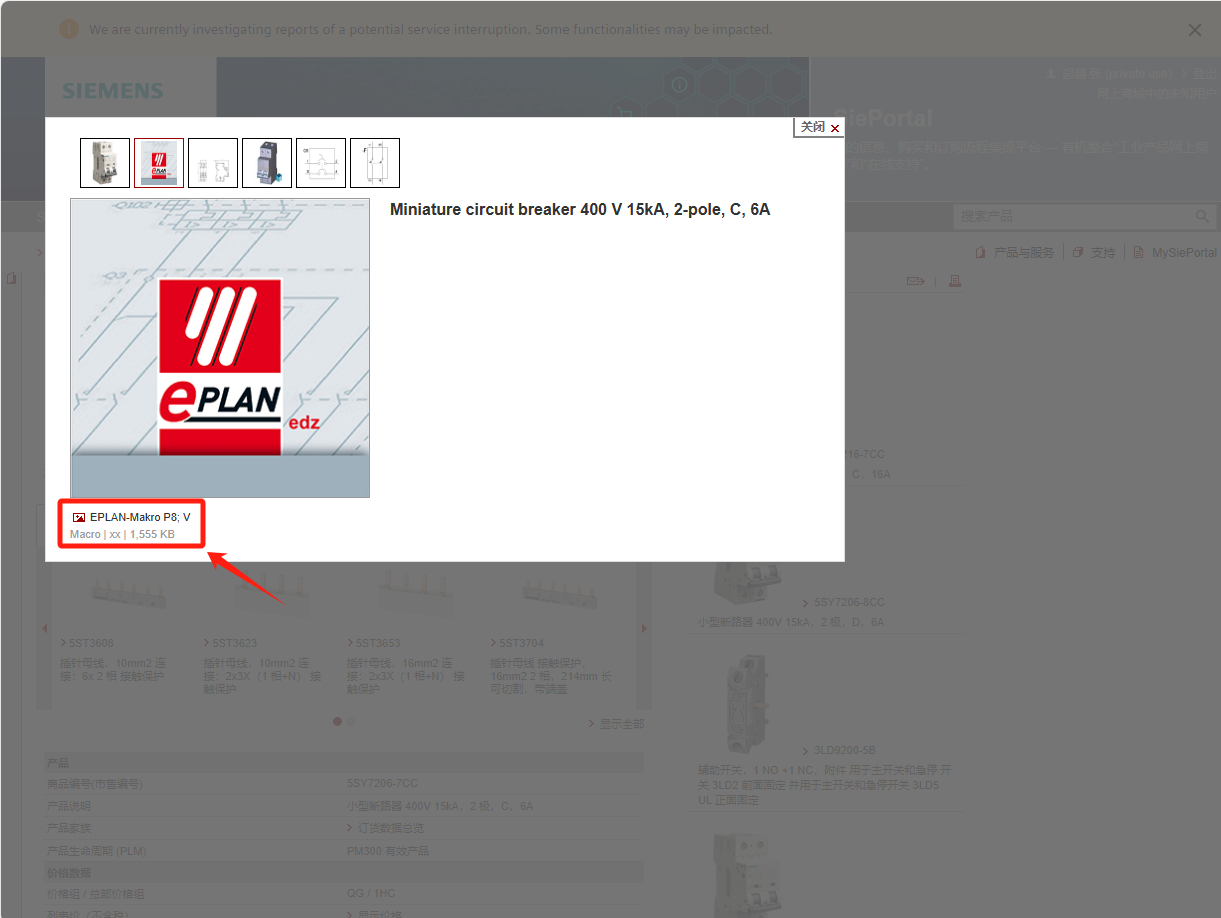

在器件廠商官網中下載一個部件的 EDZ 文件，下面以西門子官網下載為例。
圖 1

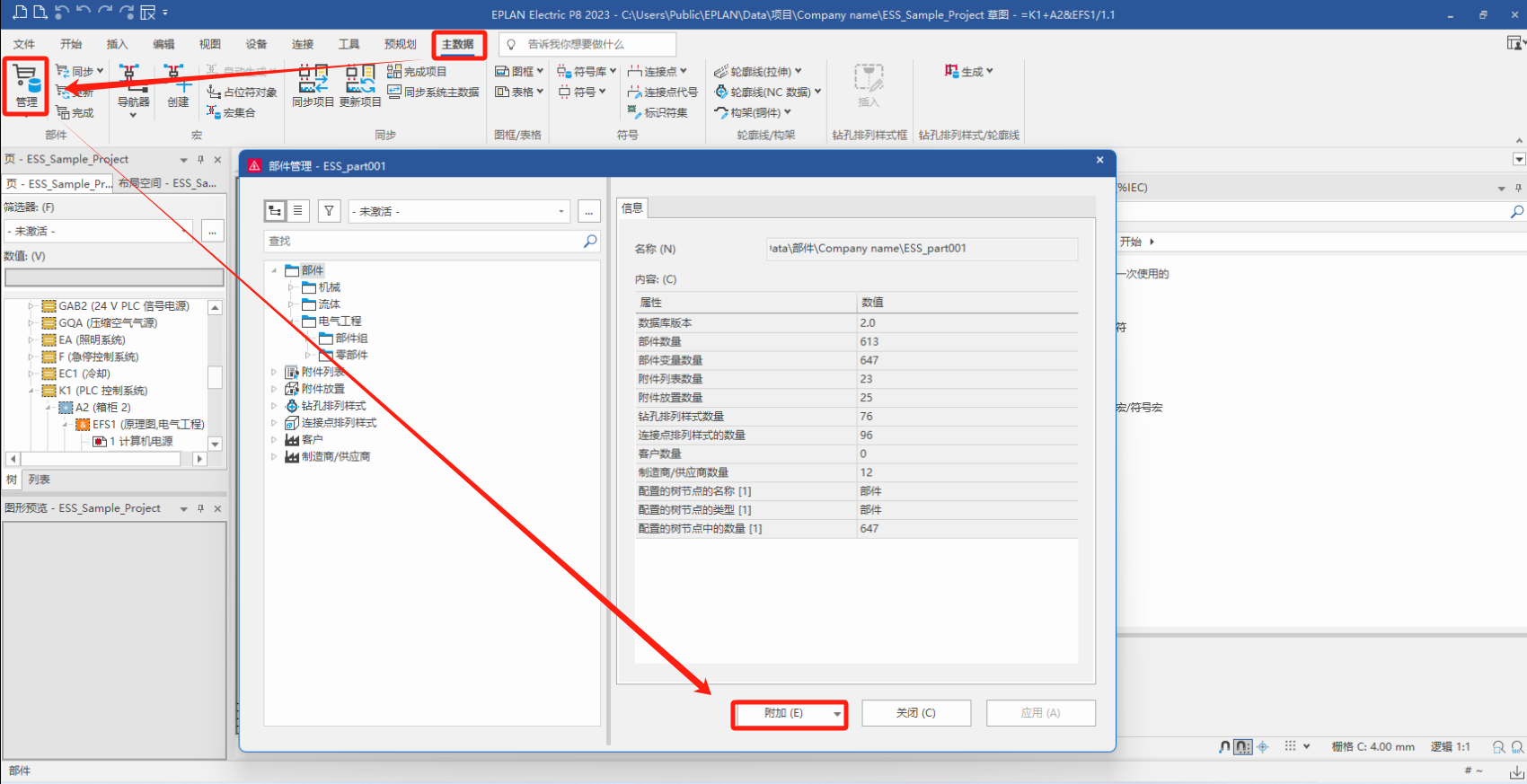

啟動軟件 EPLAN P8 選擇【主數據】→【部件：管理】→【附加】
圖 2

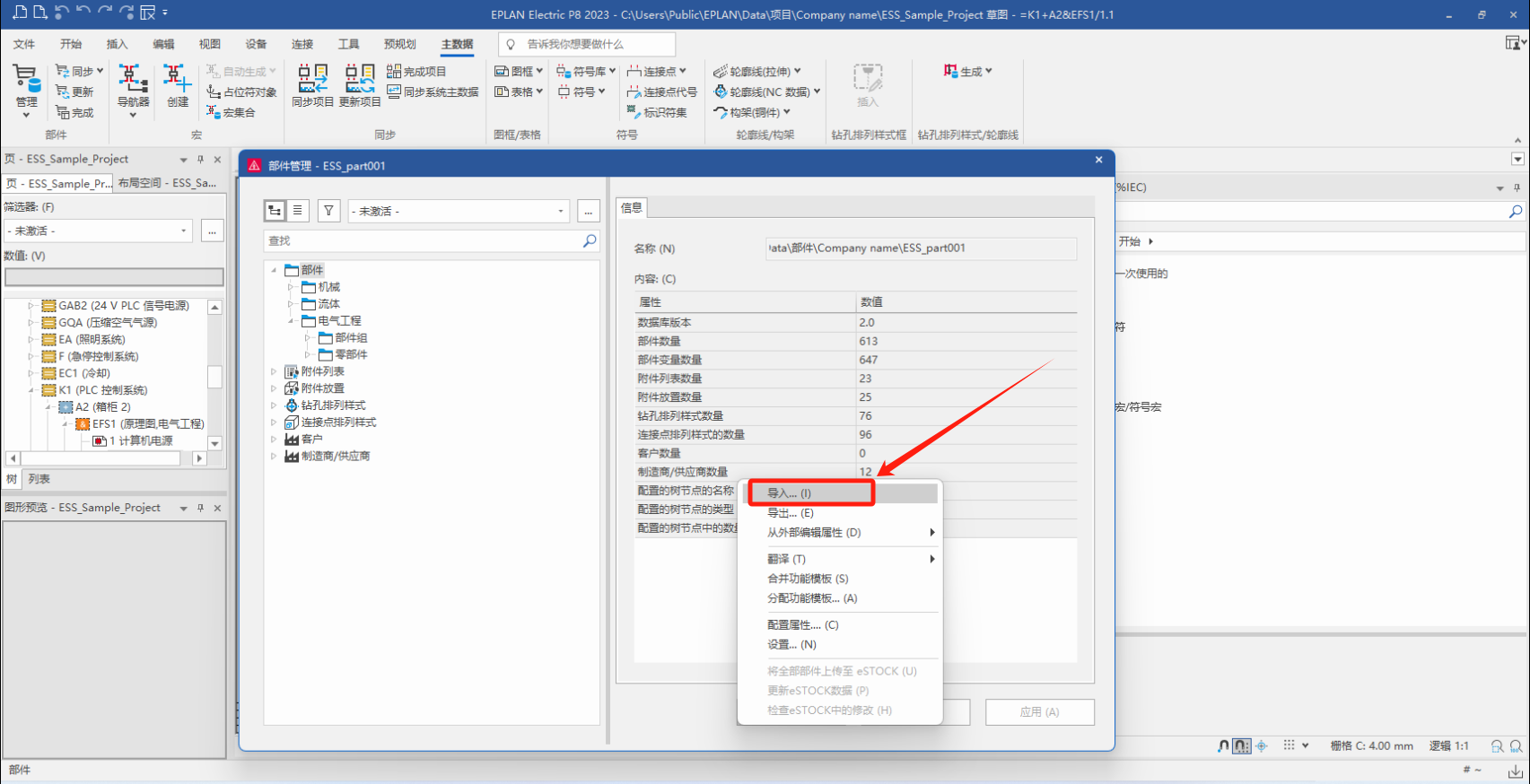

進入部件管理，選擇【附加】→【導入】
圖 3

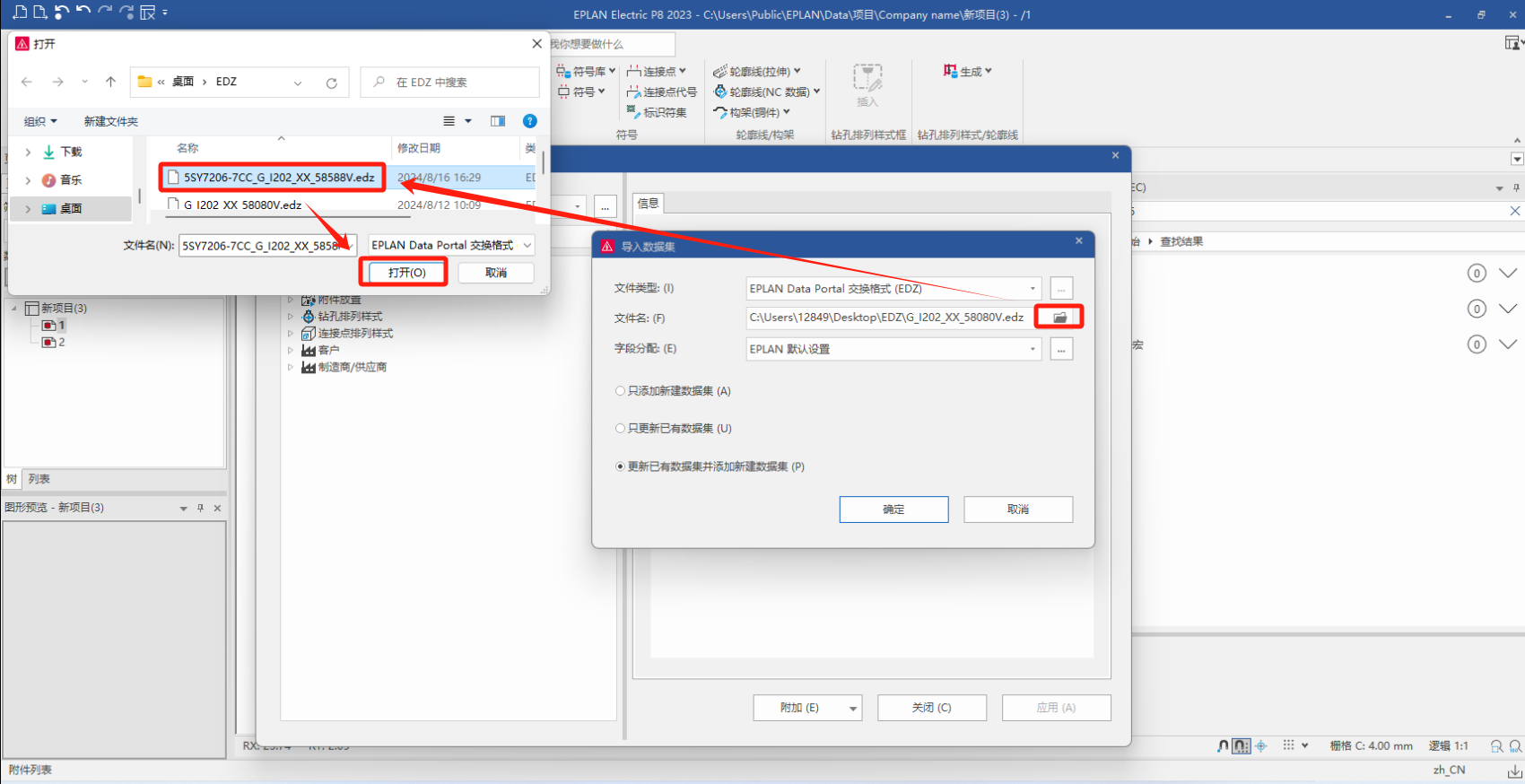

選擇導入按鈕后會進入默認的導入數據集提示框，文件類型選擇EDZ格式；文件名則是 EDZ 文件的目標路徑；
圖 4

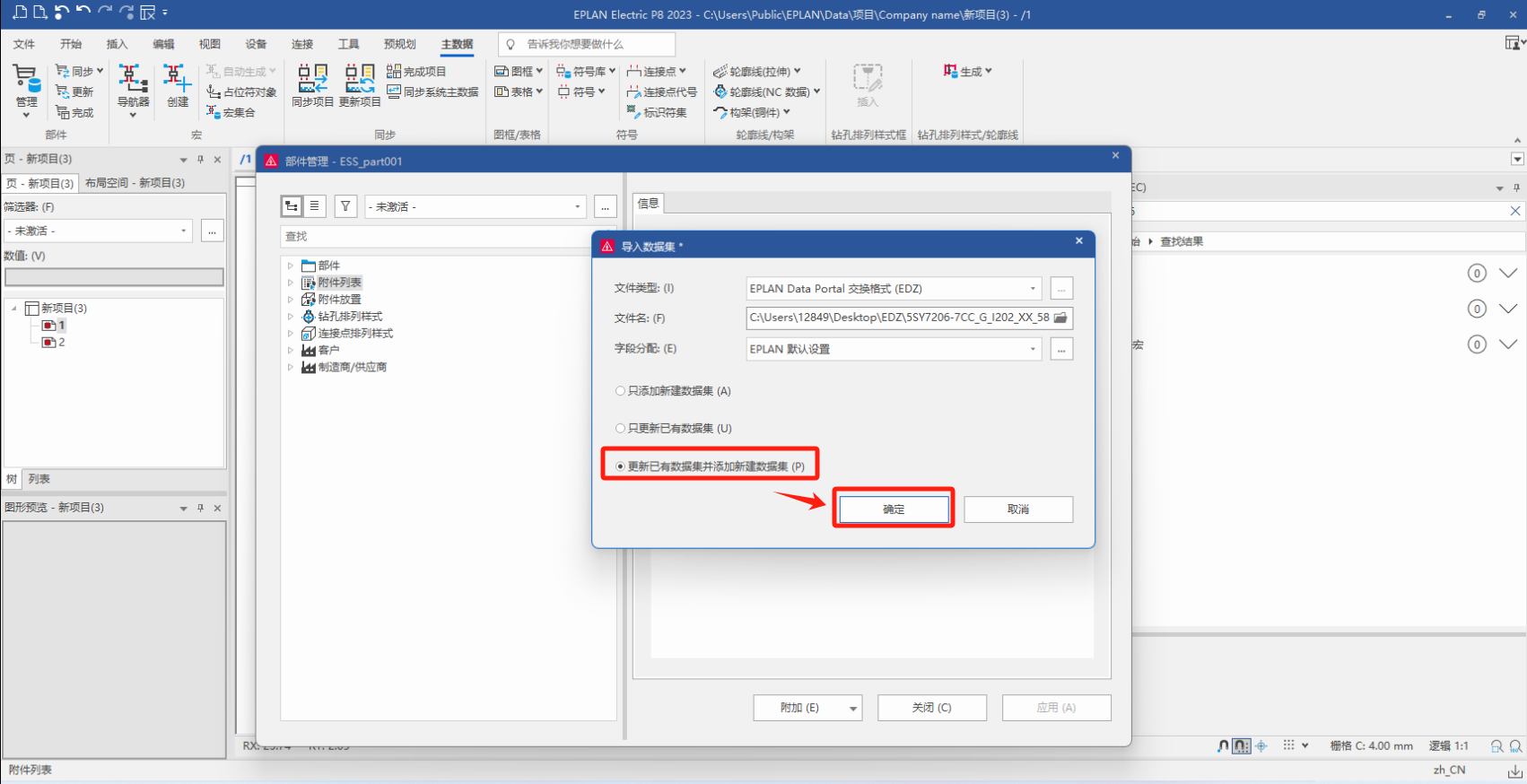

如果只添加新部件則選擇“只添加新建數據集”，但一般選擇“更新已有數據集并添加新數據集” 。
圖 5

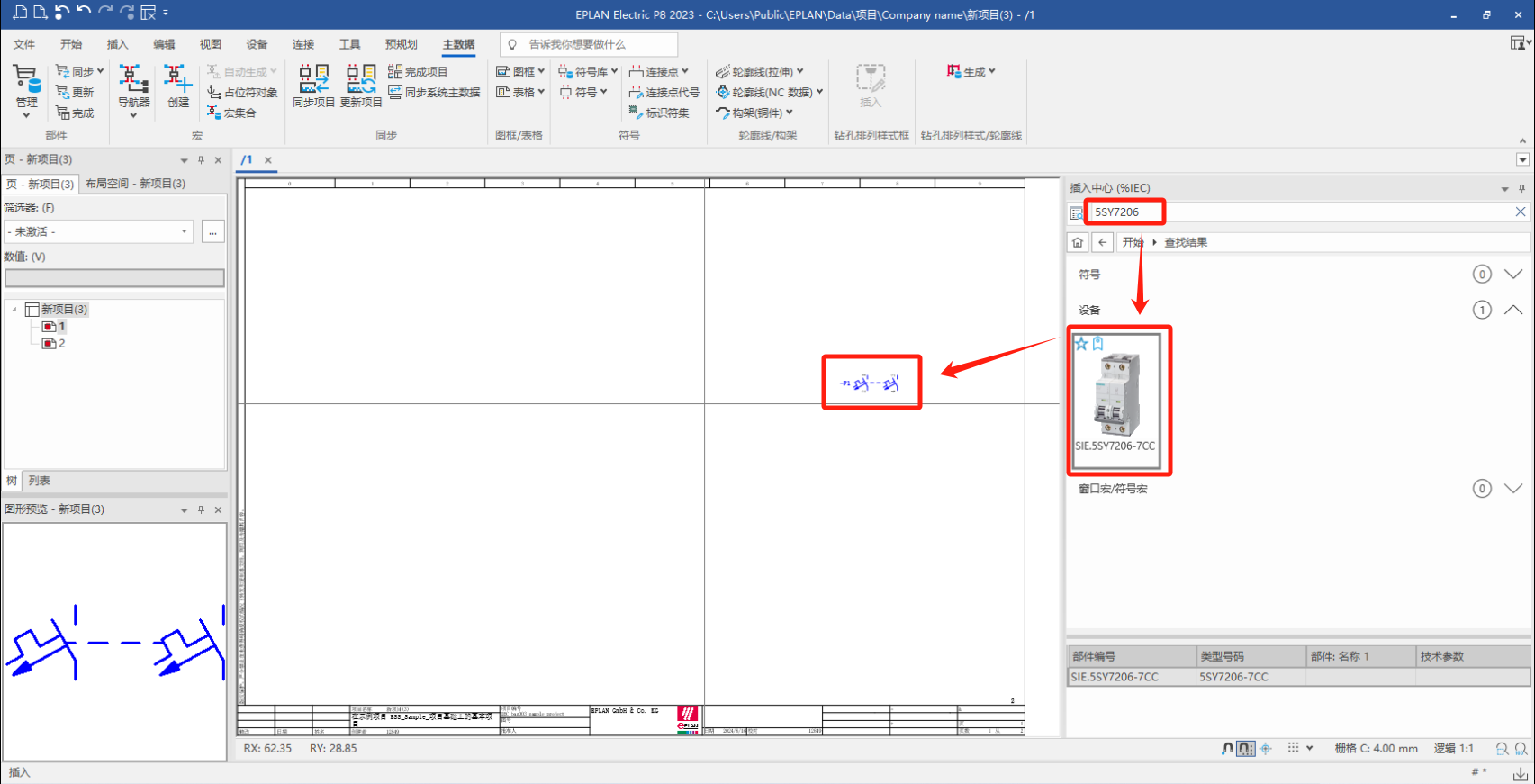

此時就可以在插入中心，檢索部件名稱，直接拖拽至圖紙中。
圖 6
