【Altium】DRC不會捕獲未連接的網絡怎么處理？-2022

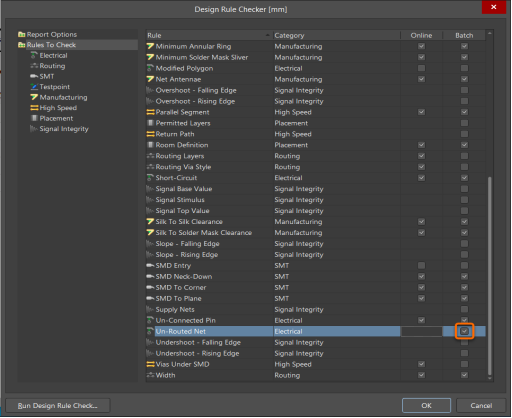

  • 使用工具 ? 設計規則檢查 選擇左側窗格中的“檢查規則”選項卡，然后選中“未布線網絡”行的“批處理”列中的框靠近底部。單擊左下角的按鈕以“運行設計規則檢查... ”。請注意，此檢查不在線提供。運行 DRC 后，錯誤標記將顯示在您的 PCB 上。您可以使用工具 ? 重置錯誤標記來刪除它們。

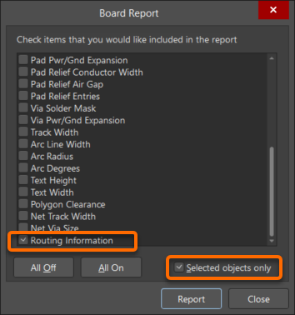

  • 報告 ?路由信息的板信息 ?復選框?報告按鈕

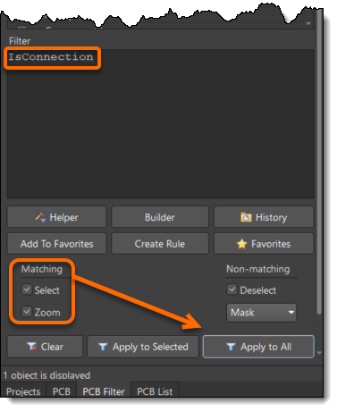

  • PCB Filter panel ? Query: IsConnection 將顯示PCB上的所有airwires（連接線）。
