在PCB封裝繪制中，經常需要設置槽型的通孔焊盤，例如繼電器的管腳、DC接口的插件，DB9的接口器件等等！
操作步驟：

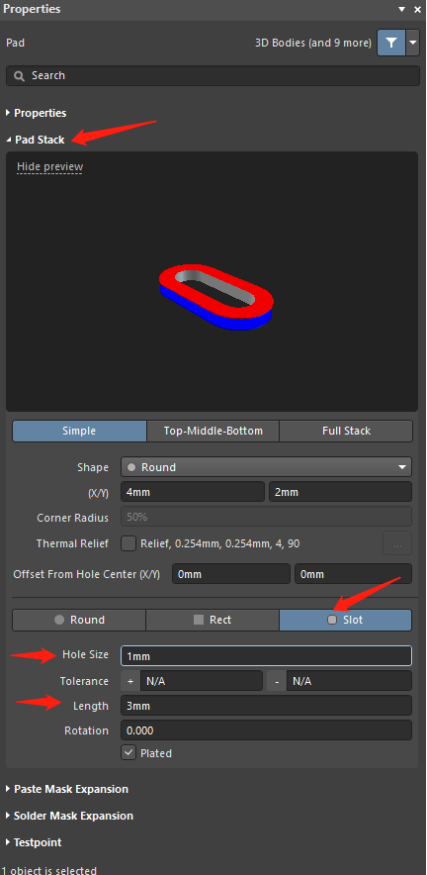

1. 使用鼠標雙擊需要設置槽型的焊盤，彈出“Properties”面板。
2. 在Properties面板中，Pad Stack一欄中選擇Slot（槽）選項，然后設置槽的參數。
3. Hole Size （孔尺寸），例如1mm；
4. Length（槽的長度），例如3mm；
