首頁 > 資源中心 > FAQ 在Fluent中，涉及到多區域計算時，計算區域之間通常采用共節點內部面進行處理，軟件會自動處理區域分界面上的數據傳遞。然而在使用滑移網格時，動靜區域之間只能使用Interface（若使用內部面，則當動區域運動起來時會導致負體積錯誤）。這時就需要在網格劃分時規劃好幾何模型，最常見的方式是分區域進行網格劃分，然后到Fluent中將各區域的網格組裝起來。
但其實我們也可以這樣做，先劃分共節點網格，然后在Fluent中對區域進行分解再組裝，這樣做的好處就是在網格生成過程中更容易進行尺寸控制，不至于在interface面的兩側生成網格尺寸變化過大的網格。

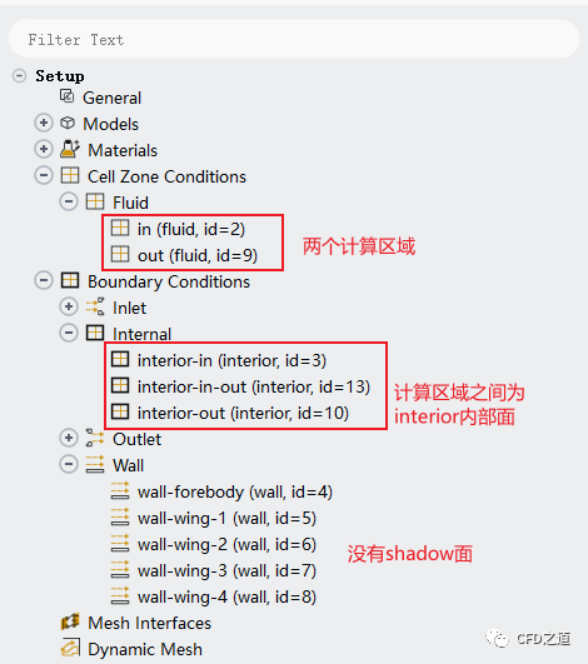

如下面的計算模型。其包含2個計算區域（in與out），計算區域之間采用的是共節點內部面，軟件沒有生成shadow面。
現在想辦法將計算區域之間的內部面轉成interface面。

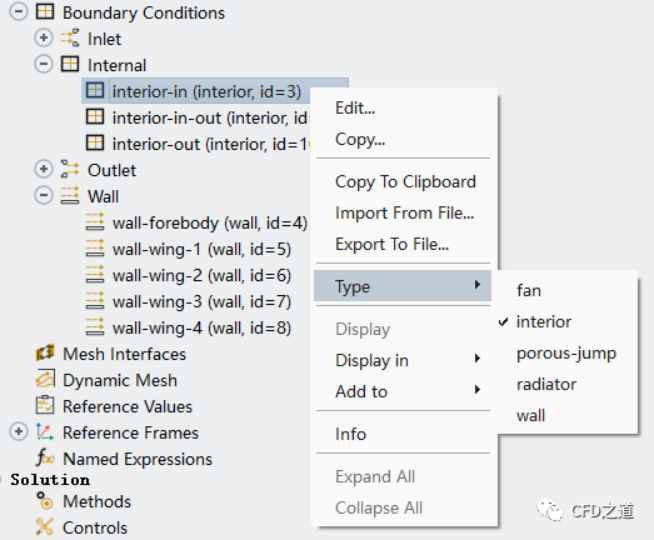

直接轉換邊界面類型是行不通的，如下圖所示，interior面無法直接轉換成interface。
這里采用迂回方案。

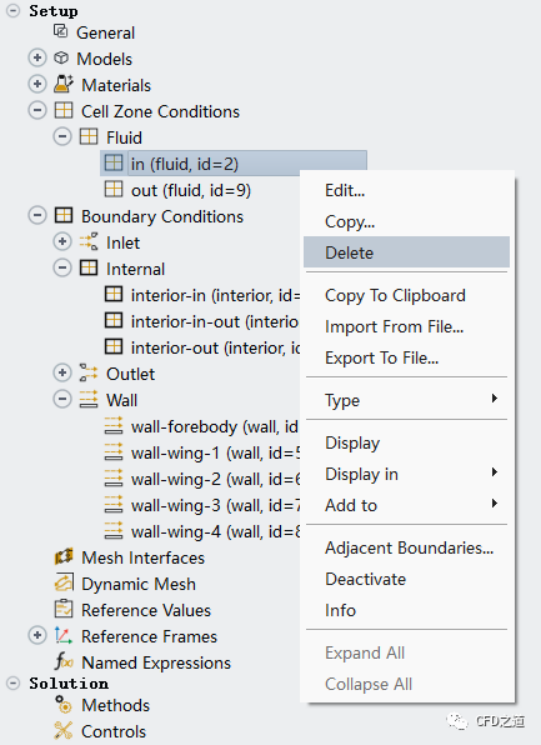

如下圖所示，右鍵選中區域in，點擊彈出菜單項Delete刪除區域in

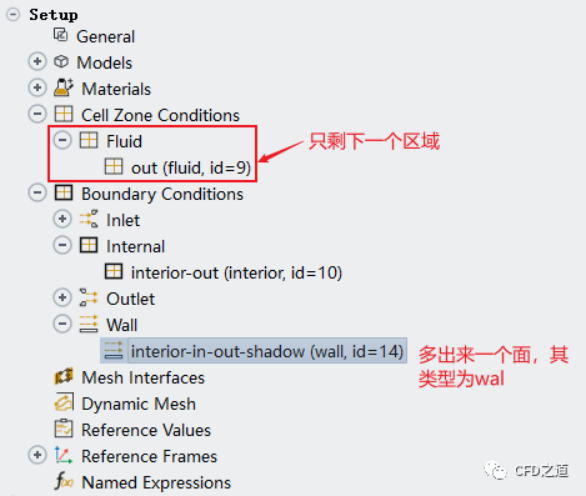

刪除完畢后計算區域中只剩下out區域，且原來的內部面自動修改為wall類型的邊界，如下圖所示。

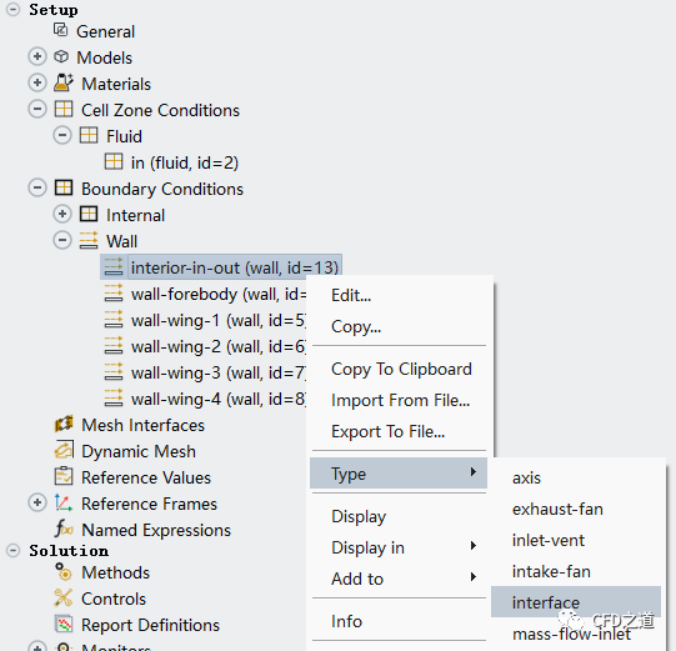

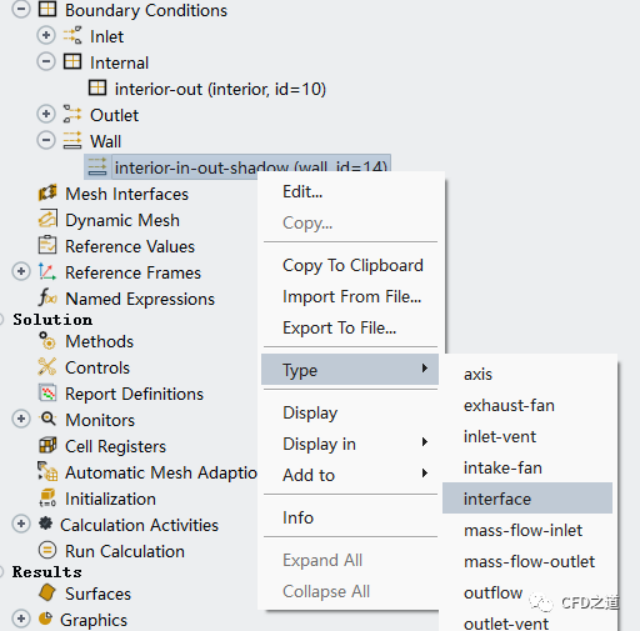

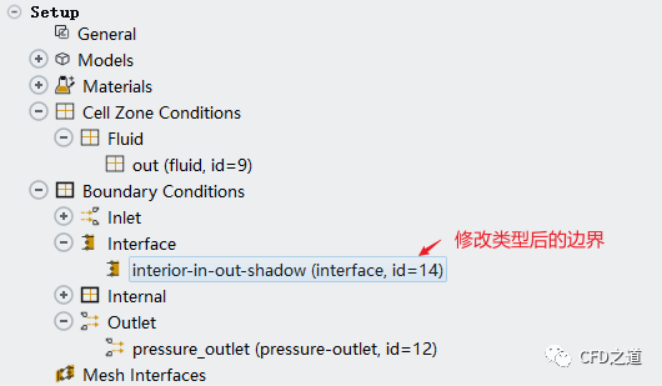

修改上面自動轉化成的wall邊界的類型，將其修改為interface類型，如下圖所示操作
修改完畢后計算區域與邊界如下圖所示。
利用菜單File → Write → Case… 保存case文件為out.cas
重新打開原始網格文件（同時包含in區域和out區域的的網格文件）

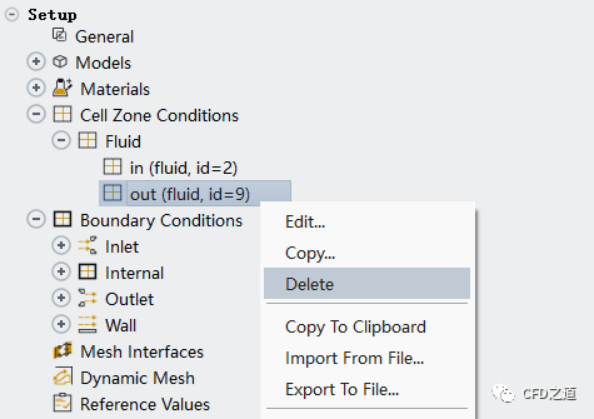

如下圖所示操作刪除out區域
修改生成的新邊界的類型為interface，如下圖所示操作

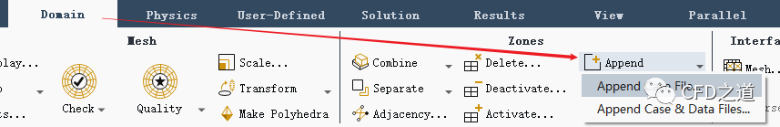

利用工具按鈕Append → Append Case File…讀取前面保存的out.cas文件

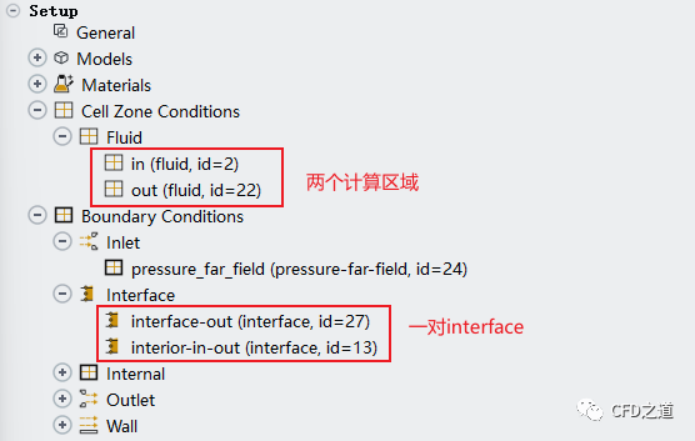

讀取完畢后計算區域與邊界如下圖所示。此時有2個計算區域，還有2個interface邊界。

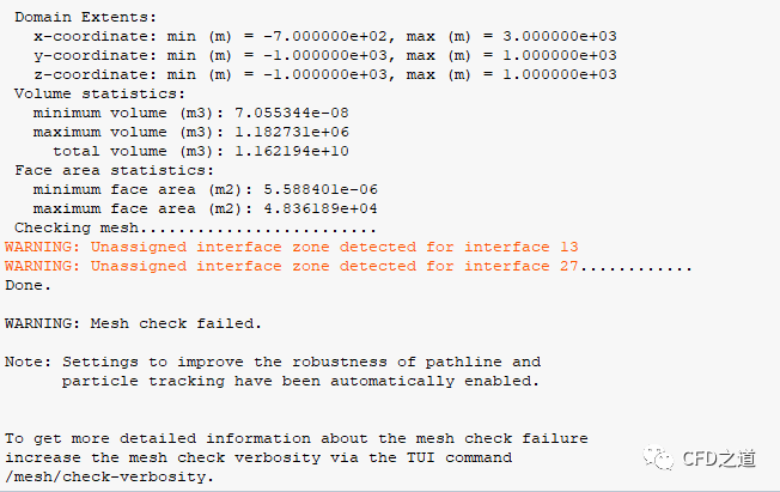

此時檢查網格會有警告信息，因為沒有創建Mesh Interface

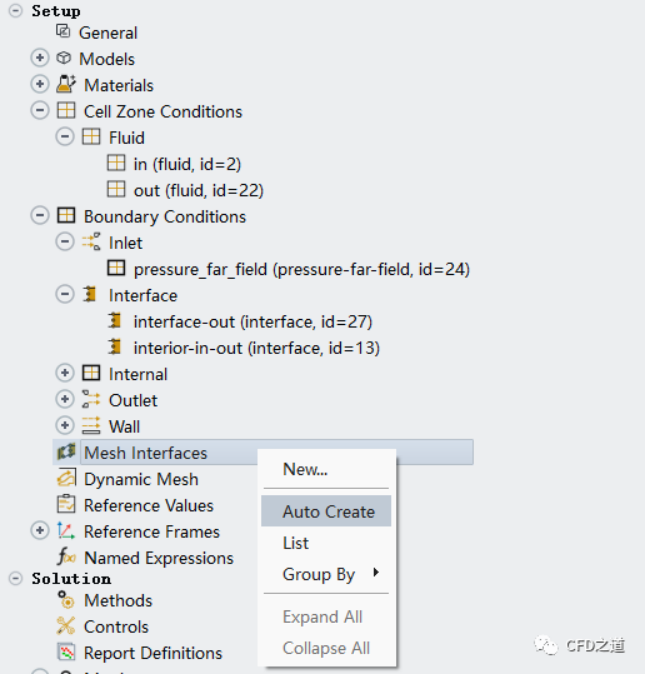

右鍵選擇模型樹按鈕Mesh Interfaces，點擊彈出菜單項Auto Create自動創建網格交界面

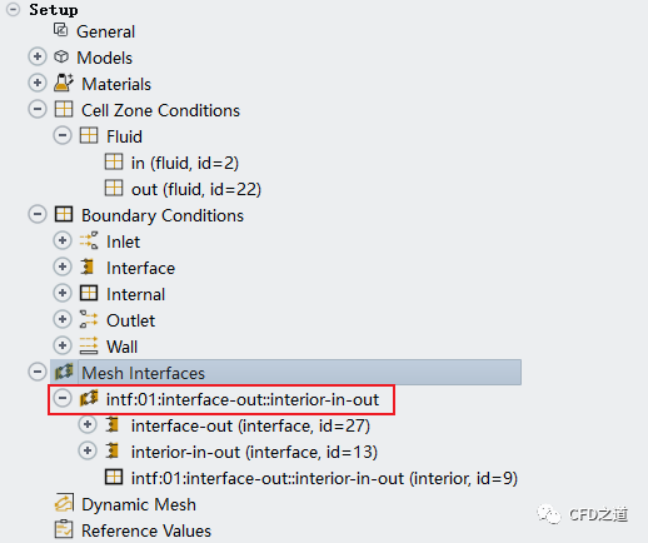

創建完畢后如下圖所示。

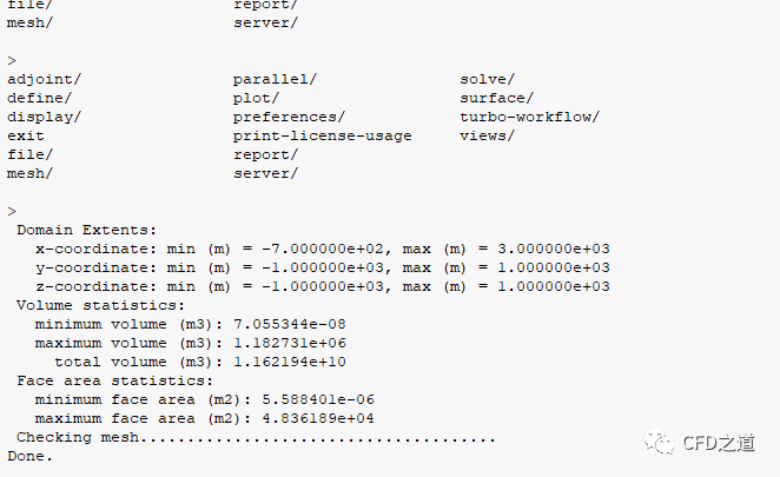

此時點擊Check按鈕檢查網格，警告信息消失。
