首頁 > 資源中心 > FAQ 在設計過程中，有些時候需要對一部分內容進行修改，并且更改的對象和更改內容是一致的，如果一個個去修改，往往需要花很多時間，并且不能保證所有遺漏，后期檢查也要花大量的時間。這種情況，可以使用AD中“相似對象”這個功能進行批量修改。

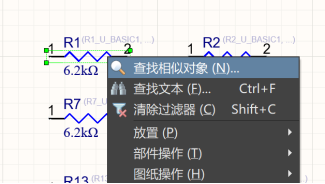

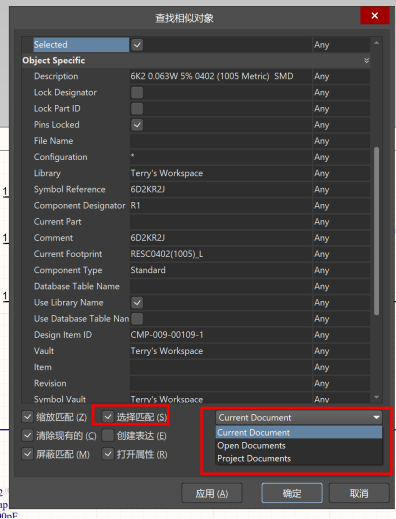

以原理圖編輯為例，把電阻值6.2K改成10K，首先選中一個需要修改的元器件，然后鼠標右鍵，選擇【查找相似對象】，打開對話框。在該對話框中，可以根據需要選擇對應的條件來實現相似對象的過濾、選擇，以保證把需要修改的元器件都選中。下方有一個“選擇匹配”框需要勾選一下，如果不勾選，在查找出所有相似對象后，不會自動把這些元器件都選中，需要使用快捷鍵Ctrl+A來做一個全選的指令把它們都選中。勾選了這個“選擇匹配”之后，軟件就會自動把匹配出的相似對象全部選中。在“Document”下拉框中，可以選擇當前圖紙/打開的圖紙/項目中所有圖紙。

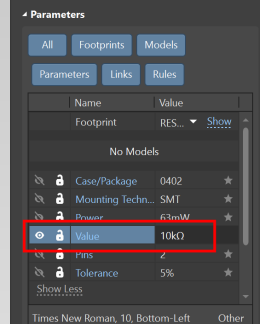

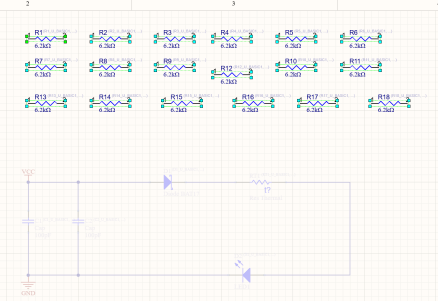

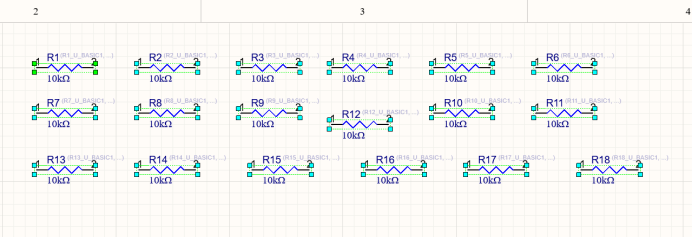

進行條件篩選后，選中所有需要修改的電阻，匹配出來的相似對象會以高亮形式顯示。在全選狀態下打開屬性對話框，把阻值改成10K，所有選中的電阻阻值都更改為10K。
